1.学习草图绘制，零件建模:微信公众号:三维创新实践基地

链接https://mp.weixin.qq.com/mp/homepage?__biz=MzI4MjkyMDgyMA==&hid=7&sn=1efc3d3cee0142970227785f767cc7c8&scene=18

2：学习装配体链接学习课程19到21https://www.bilibili.com/video/BV1iw411Z7HZ?p=19

3.学习工程图学习课程30到31

https://www.bilibili.com/video/BV1iw411Z7HZ?p=30

迈迪工具集安装教程（该软件可无网络自动生成标准件，支持一键生成螺栓、螺母、垫片、轴承等标准件模型，极大节省建模时间）

安装包https://pan.baidu.com/s/1e4cn7sTcO3hSroh8Ir_tag?pwd=9414

安装教程

https://www.bilibili.com/video/BV1iZ421N7hf/?spm_id_from=333.337.search-card.all.click&vd_source=2b3f60dd71c9d4e675686d29cad0f79c

4.Soildworks进阶技能补充：

1.移动面：在菜单栏的直接编辑里。可平移挪位置，可等距放大缩小，比如给茶杯口加个厚边，选中面，输入尺寸，原来的口就可以均匀放大或缩小。可旋转调角度，比方说模具要改倾斜度，选中要转的面，找个轴，比如底边那条线，转个角度就行。

2.移动/复制实体：在菜单栏的直接编辑里。可点击“复制”，填数量和间距，就能复制出整齐一排实体了，要是想让实体绕着圈复制，可以用”旋转“功能。选好旋转的轴心，输入角度和数量，就可复制出来。

3.分割：以下是示例

$Luban\_1740577879352ca657b99\-2335\-4280\-8374\-a19b568dab7a\.png$

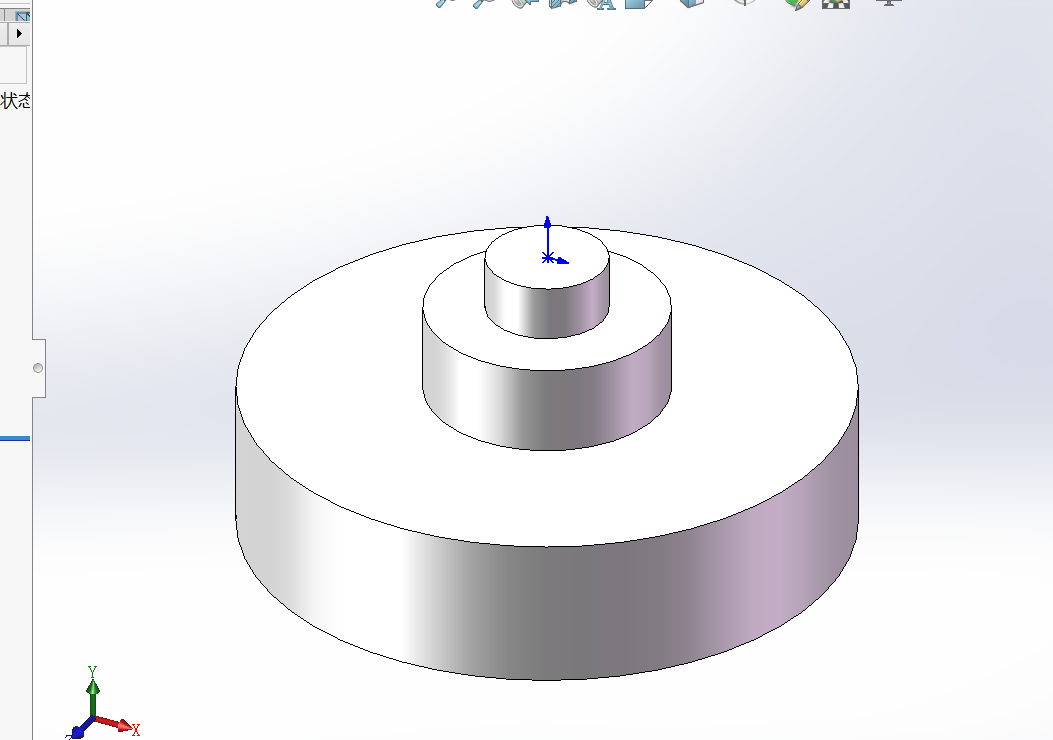

这是一个实体，我需要用“分割”来将其分割成三个实体

$Luban\_174057793877824efbdd1\-8ad2\-49ec\-b627\-9b7ef7ffa7bd\.png$

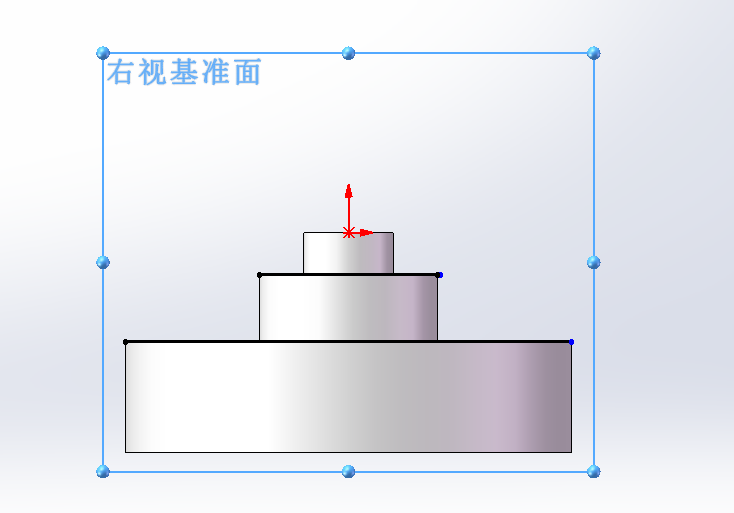

首先在右视基准面画出分割线

$Luban\_1740578003536c74ffaf0\-58ed\-40c2\-af97\-aea45a12f155\.png$

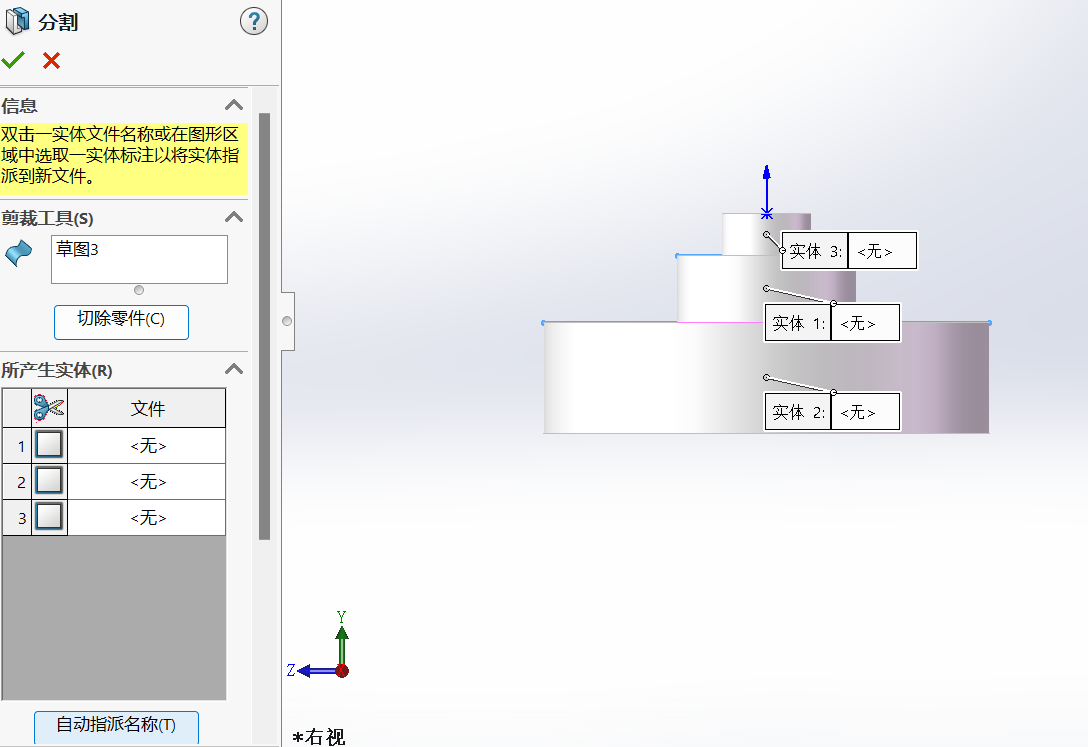

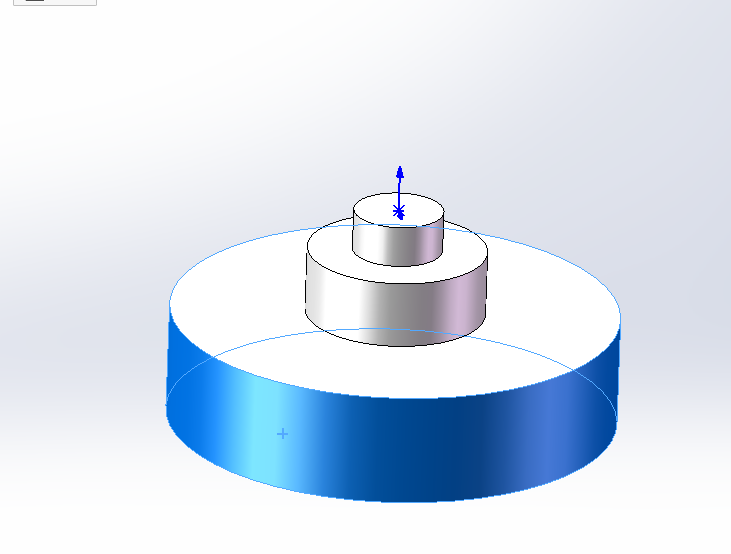

再点直接编辑-分割，点切除零件，点自动指派名称，点√，就编辑完成了，成果如下图

$Luban\_1740578084463036047d7\-c8e2\-41f8\-8440\-6ccbb558505c\.png$

它被分成了三个实体

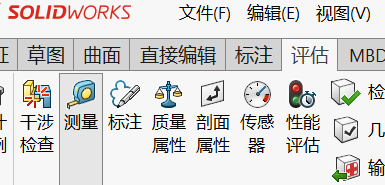

4.测绘：如下图

$Luban\_17407439774383c5a4287\-8208\-4d76\-87dc\-e4b6bf9cf492\.png$

$Luban\_1740743977500fe90266c\-ad06\-445f\-bba8\-624a865c478b\.png$

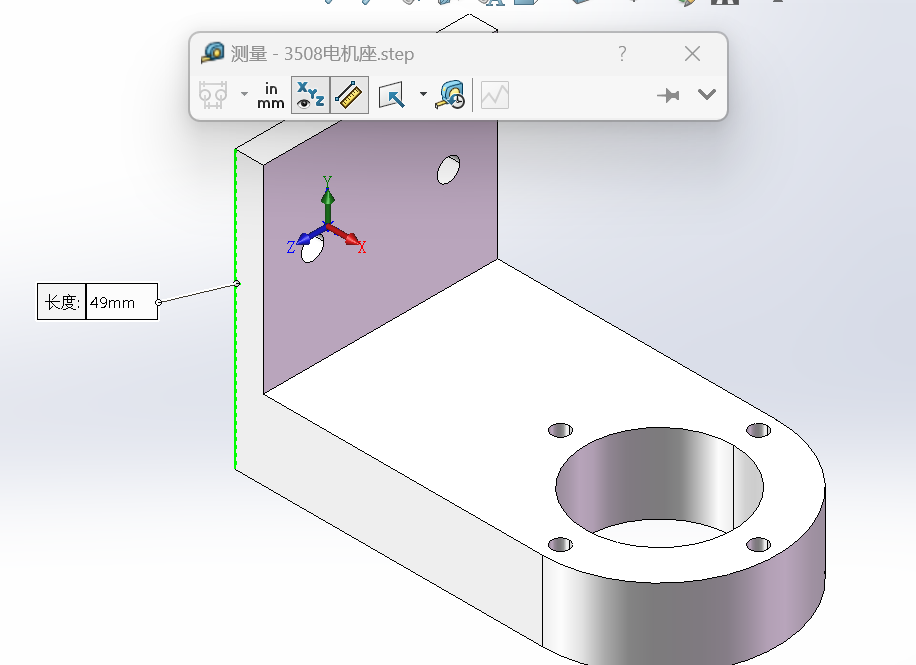

点评估，点测量，出来一个尺子图标之后，鼠标点击你需要量的圆，或线，就可完成测量。

5.以下是"异性孔向导"的使用介绍

想画如图所示的阶梯孔，可以点特征，点异型孔向导，

$Luban\_17411784084281bff41ab\-ee47\-4e51\-990e\-c092d16e7489\.png$

$Luban\_1741178422310332e81e8\-8a55\-4538\-b92a\-57c51f62bc33\.png$

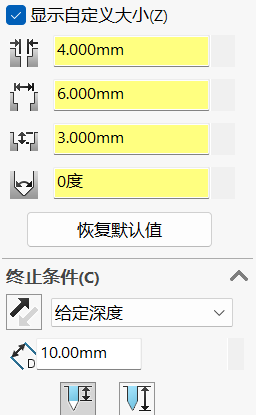

标准选国标，阶梯孔可自定义大小，

$Luban\_1741178463142b60e9d50\-d6d6\-489a\-9da7\-21359b87819b\.png$

$Luban\_174117847440910f917d0\-cdb4\-4075\-881c\-2f283b6ab172\.png$

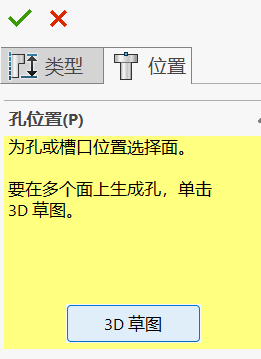

类型设置完成后，点击位置，点击3d草图，

$Luban\_1741178512946232e19c2\-15f9\-4b95\-b631\-147cab6622ef\.png$

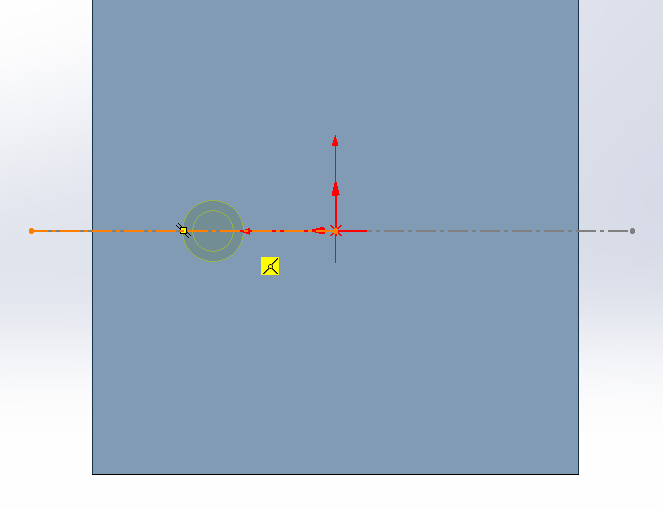

鼠标点击孔位，点击完成后点键盘的esc键，点击完成后，点击✓

$Luban\_1741178602782f0588726\-48ba\-40a4\-a034\-68c9171ccb0f\.png$

$Luban\_1741178655036ea7bbc20\-2023\-4b88\-b7b6\-33f86ffa1dd2\.png$

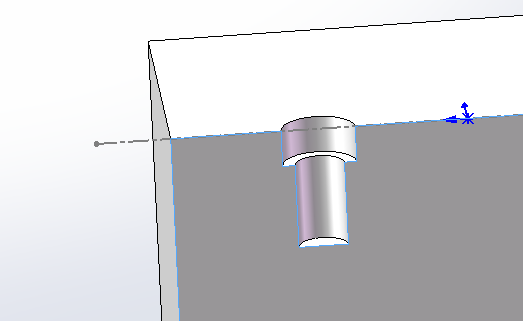

即完成打孔，剖面如图.

接下来教如何给孔生成螺纹

$Luban\_17411788854551e70d6c2\-a355\-41d8\-83fd\-7281143f1401\.png$

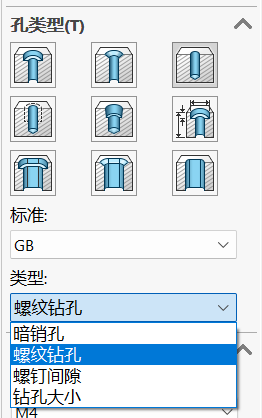

先在异型孔向导打孔，

$Luban\_1741179033447d6971135\-e81c\-4c01\-ba87\-8f1fbd5cd4fb\.png$

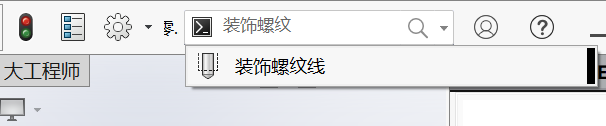

再在界面最上方找到该搜索窗口，搜索装饰螺纹线，选好大小，深度，点击✓

$Luban\_174117912122999e9d54c\-a10f\-4be7\-8b3c\-82d101173c00\.png$

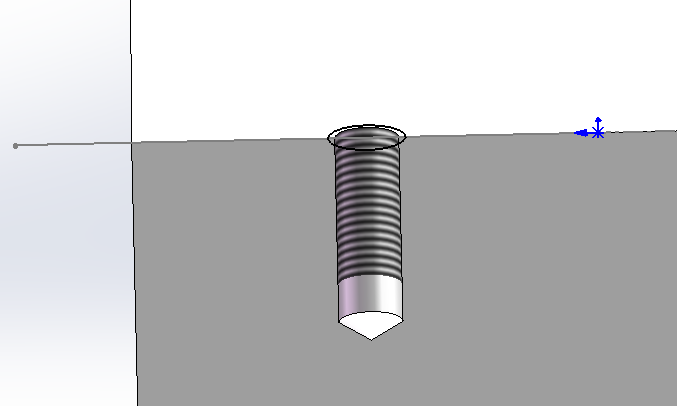

生成的螺纹剖面如图

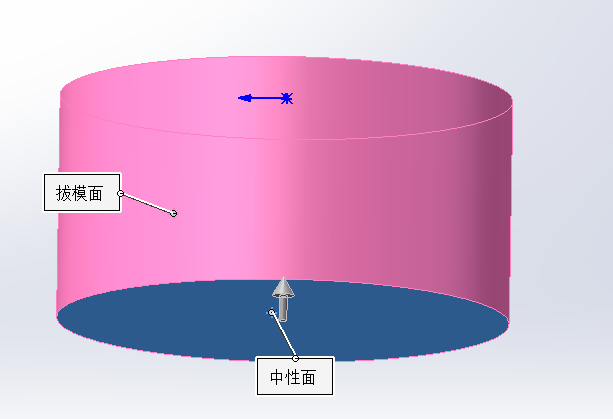

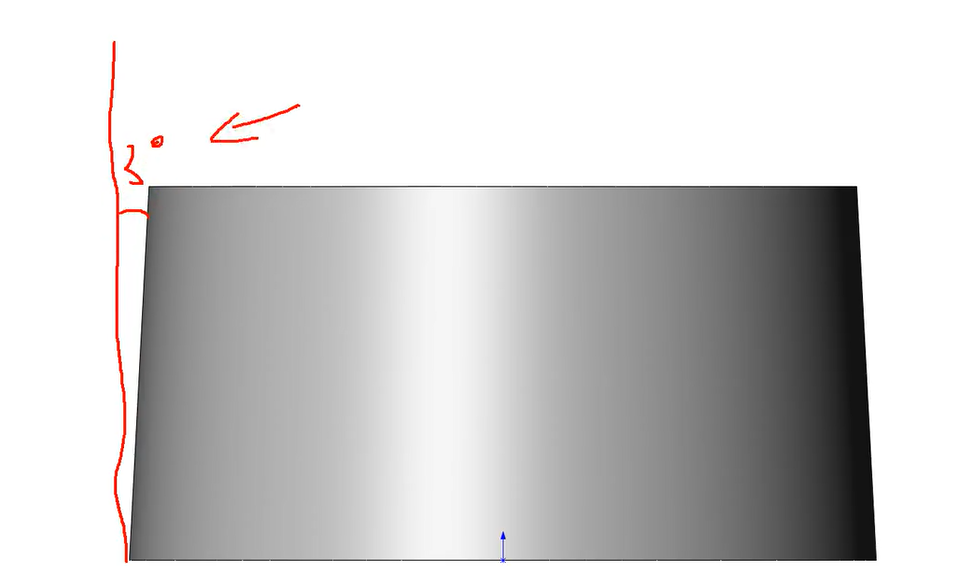

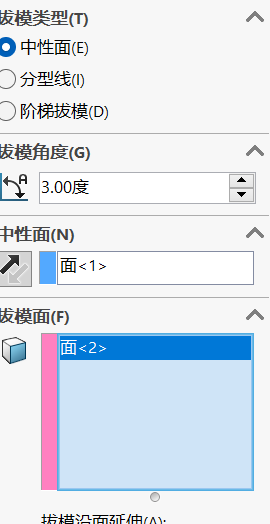

6.拔模：讲拔模之前，先解释什么是脱模，脱模是制造业中的关键工艺，指将成型后的产品（如注塑件、压铸件、玻璃钢制品等）从模具中分离的过程。其核心目的是保证产品完整性和模具可重复使用，同时提升生产效率。拔模是SolidWorks中为模具设计添加斜度的功能，主要优化脱模过程，通过为垂直面添加微小角度（拔模角），减少零件与模具间的摩擦阻力，使脱模更顺畅，避免卡模或划伤。

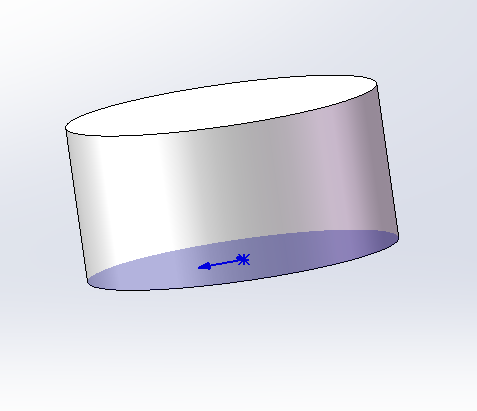

如图画出一个圆柱

$Luban\_174134967437851e2a642\-0c62\-4123\-8cc5\-025124326ac8\.png$
