软件的使用

Solidworks

这部分零件和装配体的基本操作就不说了，单说说工程图

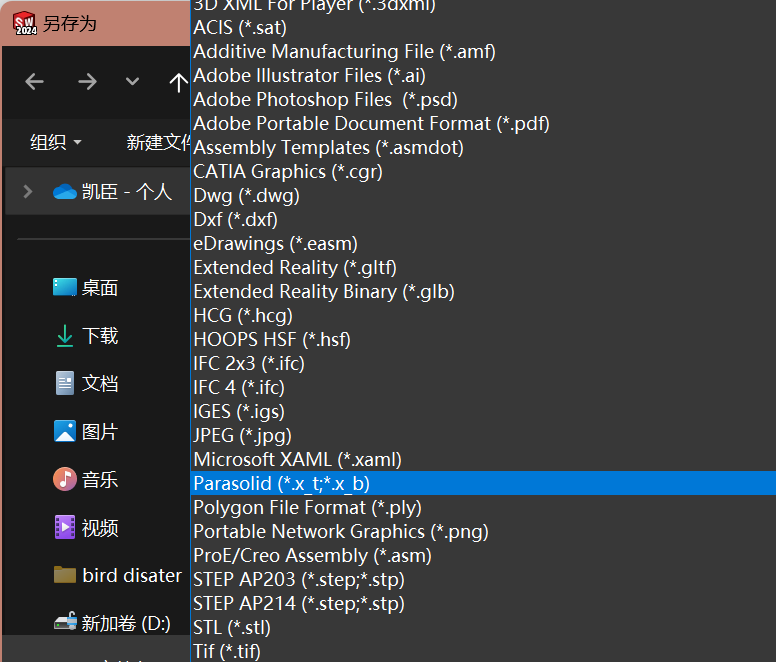

这里的意义主要是定制零件的时候可能会用，有的厂商不要step的三维模型，且有时候转成step会出现问题，这时候就需要我们去绘制工程图了，在sw里我们需要做的是把三维转成二维，并且标注的差不多然后在CAD里面修饰细节。

1.工程图创建_哔哩哔哩_bilibili 教程看这里

创建工程图，选择纸大小（可以跟下一步换顺序），导入模型，调整，做剖视、断面等等，最后保存再保存一份dwg。

这里怎么操作找教程学，我只提醒一下保存dwg前保存一份sw格式的文件，防止以后修改的时候出问题没原文件可以改。

Sw的插件

Sw的插件用大工程师和麦迪三维工具集，沐风工具箱没安过的找学长帮忙就行。(别找学长帮忙，能自己解决自己解决，除非实在不会，再麻烦别人)

AutoCAD

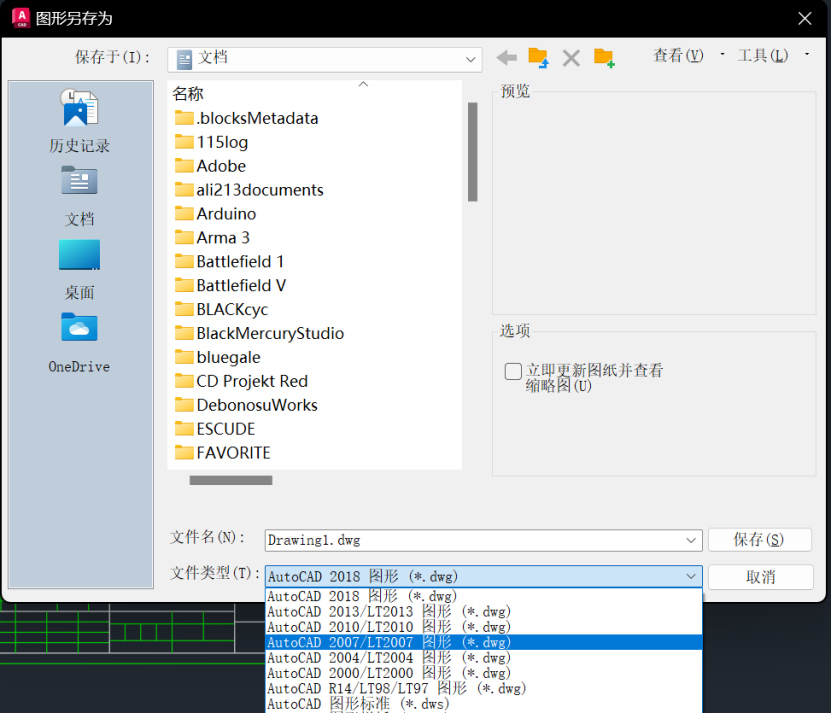

CAD2020入门级教程（全套15节课）_哔哩哔哩_bilibili看这个就行，像快捷键什么的没必要学，CAD现在再机械领域就是个看图工具，只要会个基本操作就可以，单纯改二维图比sw方便，CAD版本选20版24版都行，CAD对版本的要求没sw苛刻，保存的时候选07版本，这样不管你用哪个版本大家就都能打开了。

$image\.png$

Fusion

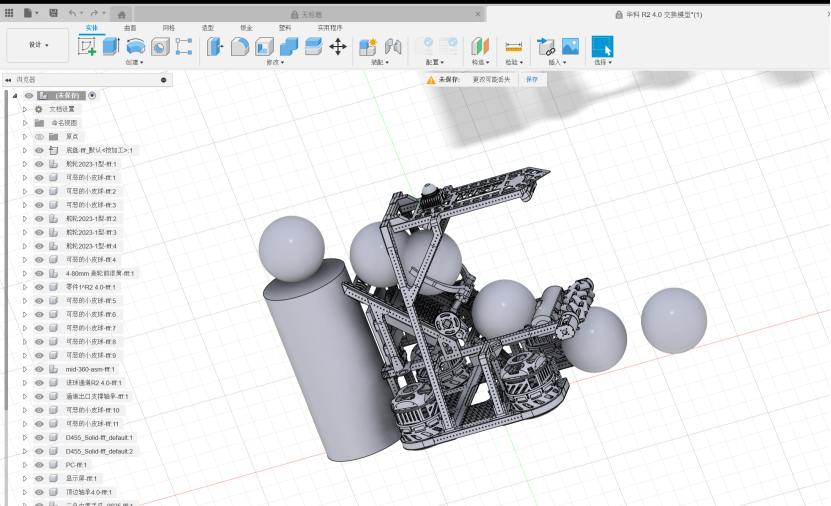

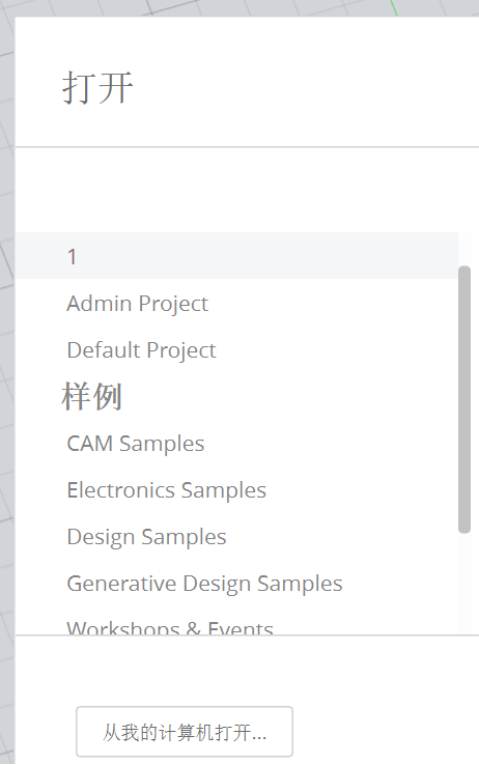

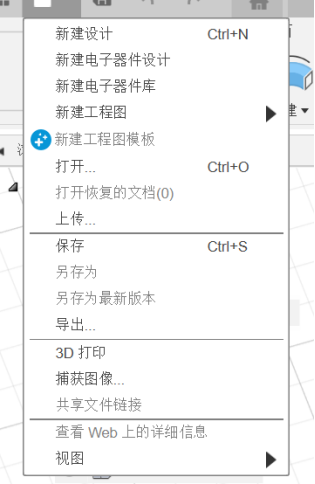

Fusion和sw差不多，不用去学怎么用，这个软件对于我们的作用是打开一些sw打不开的文件，一些过于复杂或大或者有什么很神奇原因反正sw就是打不开的文件时，我们可以用fusion，经过我测试，得益于fusion的轻量化，基本所以通用格式的模型fusion都可以打开，而且打开速度快。Fusion是一款免费软件，直接从官网下正版就行Autodesk Fusion - 三维 CAD、CAM、CAE 和 PCB 基于远程服务的组件 - Autodesk 欧特克官网

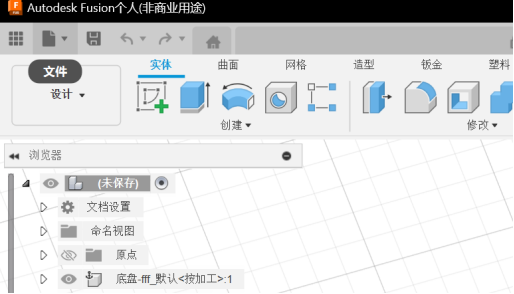

说一嘴fusion个人版无法保存本地，所以一般不用他来改模型或建模
