嘉立创EDA入门
1.下载与安装嘉立创EDA
学习00-1视频（【嘉立创EDA-PCB设计零基础入门课程（54集全）】https://www.bilibili.com/video/BV1fM411Z7cW?p=2&vd_source=c6b5a93fb5eed6f47c345ad502812aea
嘉立创EDA入门重点就是本视频合集，称为xx-x视频，没有要求学习的视频也可以简单了解一下，后续不再赘述）
官网安装好后还须激活，详细如上视频。
2.了解PCB相关基础知识
2.1什么是PCB板？PCB板的结构是什么？何为过孔？
学习01-0视频、01-1视频、01-2视频。
我们都做过初中物理的电路实验，但用导线连接的方式比较繁琐，而且容易出错，为了方便接线，便出现了PCB板。PCB板上面可以放置电阻、电容、等等元器件，PCB本身表面铜皮就代表导线。当一层板不能满足布线时，便出现了多层板，板与板之间就用过孔连接。
2.2何为元器件符号？什么是焊盘？什么是封装？
学习视频01-3视频。
2.2.1元器件符号
元器件符号初中大家就接触过，大家对电阻的印象最深，就是一个矩形，用矩形来代表电阻，称它为元器件符号。
电阻公认元器件符号是矩形，后续还会讲到，你可以绘制自己的元器件符号，也可以用菱形代表电阻。一般情况下，我们不会绘制元器件符号。
2.2.2焊盘
以灯泡为例，连接灯泡需要两根导线，一根接正极另一根接负极。导线在PCB中就成了铜皮，导线与灯泡连接处的地方，在PCB中称为焊盘。焊盘可以是各种各样，如点状、矩形等等，焊盘也可以自己绘制。
2.2.3封装
电阻有直插式、贴片，它们接入PCB的方式不同，焊盘不同，把这种不同以封装的不同区分。以贴片电阻为例，可大可小，但0603这种封装就是指一种大小的电阻，0805封装的电阻就比0603大，小封装的器件可能焊在大封装的焊盘，反之则不行，所以选好封装至关重要。
2.3小结——PCB板元素构成
学习01-4视频
3.新建及完成工程——以GD32F103C8T6核心板为例
3.1熟悉嘉立创EDA
学习02-0视频；了解02-1视频、03-0视频。
3.1.1路径设置
一个完整的工程分为工程路径和库路径。工程路径存放的是原理图（所有元器件符号的集合而成的整体）和PCB（所有封装的集合所成的集体），而库路径存放的是某一个元器件或封装，如电阻的元器件符号、贴片电容1206的封装、贴片电阻0603的封装。
最重要的是工程路径，日后可从这里打开工程（当然创建了快捷方式就更方便了），由于我们使用***半离线模式，***都从嘉立创在线库中找元器件和封装。
3.1.2PCB设计流程
在嘉立创在线库找到工程所需的元器件符号和封装。
新建工程，将元器件放置在原理图中，并完成各器件之间的走线。
转换原理图到PCB。
完成PCB器件放置及走线。
导出Gerber文件并下单。
（6.完成焊接及测试）。
了解03-0视频，知道本次学习的最终目标，自此PCB设计正式开始。
3.2新建工程及准备工作
学习04-0视频。
3.2.1新建工程文件
依次：文件—>新建—>工程。工程路径一定要记清，名称以后还可重命名。
3.2.2新建元件库及器件（了解）
依次：文件—>新建—>元件库。（只有新建元件库后才能新建元件）
新建元件：文件—>新建—>元件。新建元件可以选择不同元件库；元件自己认识即可（最好小巧美观一点），起指示作用。
3.2.3绘制封装（了解）
学习05-0视频；了解05-1、05-2、05-3……05-11视频
新建封装也是建立在元件库的基础上，依次：文件—>新建—>封装。
从最上栏：工具—>封装管理器，进行器件与封装的批量关联。
3.2.4用立创商城选择合适的封装
3.2.2与3.2.3步骤比较繁琐，需要自己画器件与封装，耗时耗力。但嘉立创EDA这个软件解决了这个问题，他有非常大在线库，足够满足我们需求。

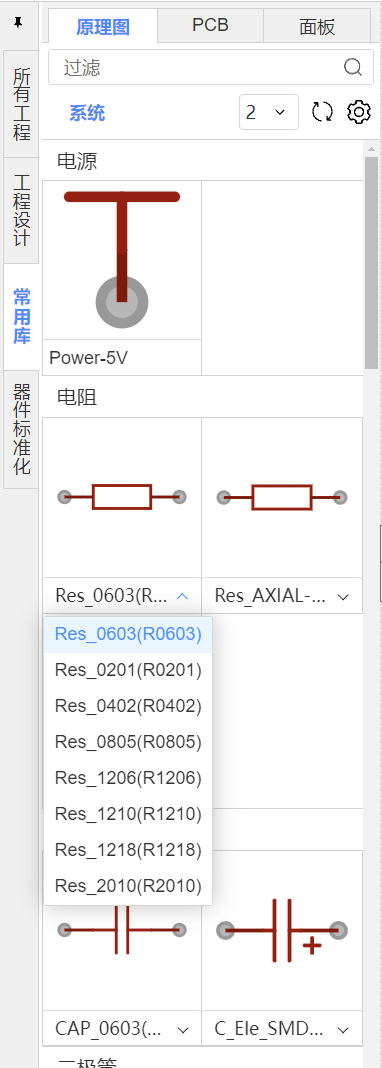

1.软件左栏常用库
这里有常用的贴片电阻、电容、发光二极管的元件及封装。

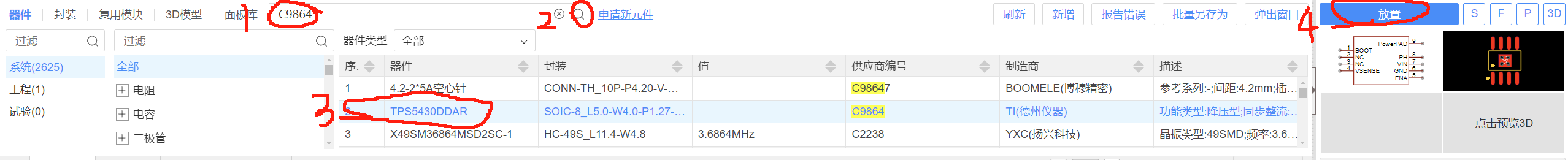

2.有些特殊的元件需要到立创商城中寻找

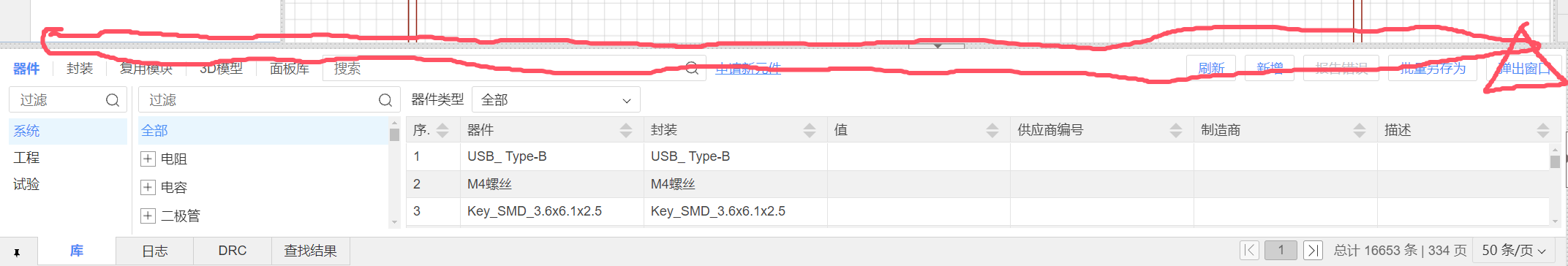

长按往上拖动可以扩大该界面或点击弹出窗口，这是找元件的一种方法

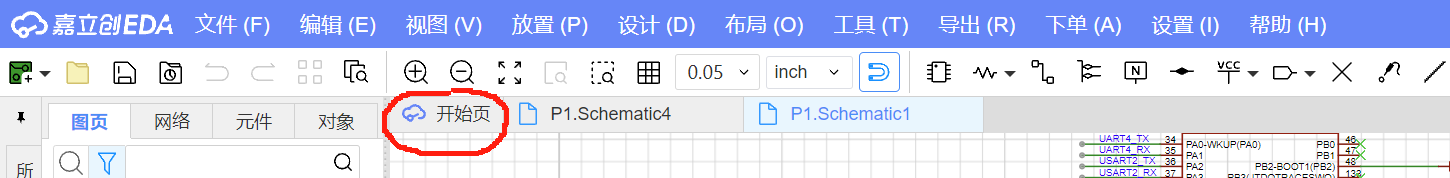

点击开始页

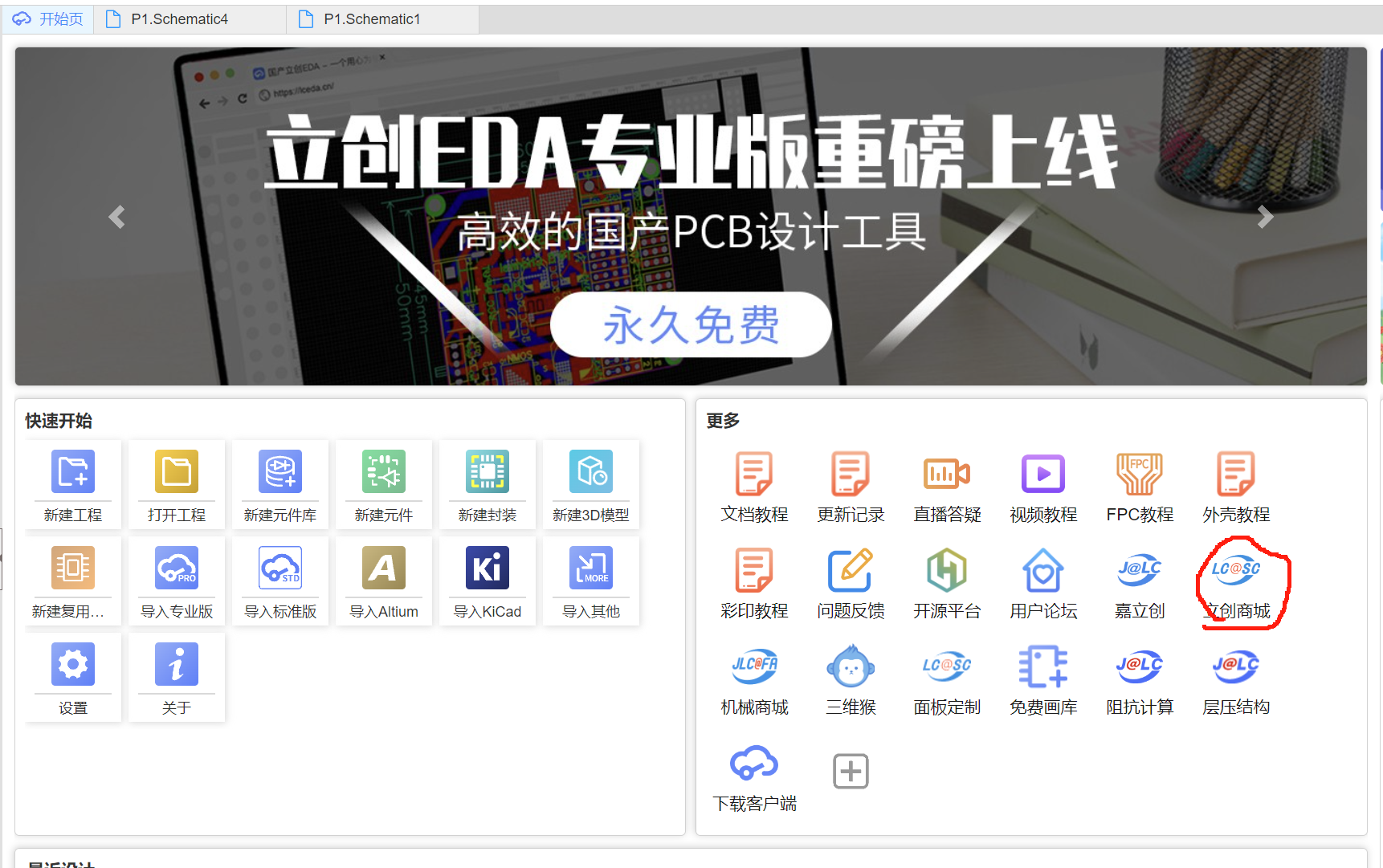

从这个界面进入立创商城。
3.把器件放入工程中

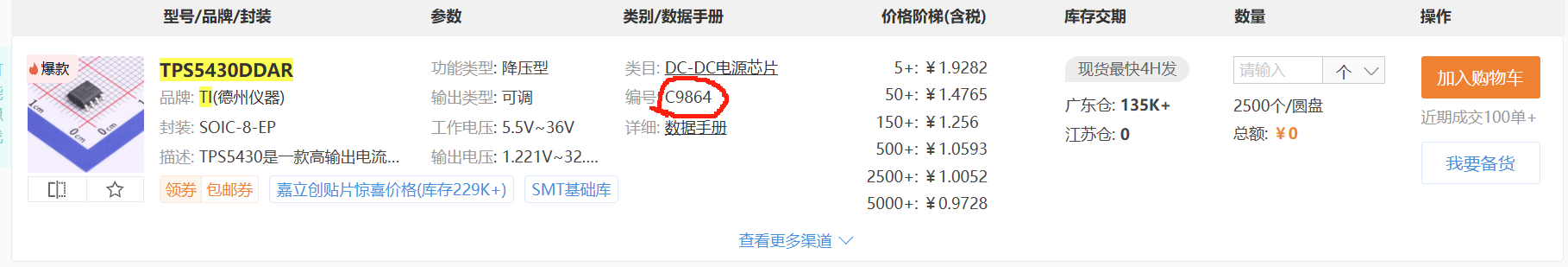

复制这个生产商编号
粘贴到这里，并放置到原理图中
3.3绘制原理图
绘制原理图一般采取“分—总”方法，即先画出每个模块，最后连接到一起。
3.3.1 5V转3V3电源模块绘制
学习04-1视频。
知道网络标签的作用，即两个相同的网络标签之间是相连的。
此降压模块常用，一定学会如何绘制。
3.3.2 USB输入模块绘制（了解）
了解04-2视频。
简单了解差分信号。保险丝一般不会使用，了解即可。
此模块可有可无，一般不画。
3.3.3 MCU主控绘制
学习04-3视频。
这部分主要是画滤波电容和引出信号引脚。

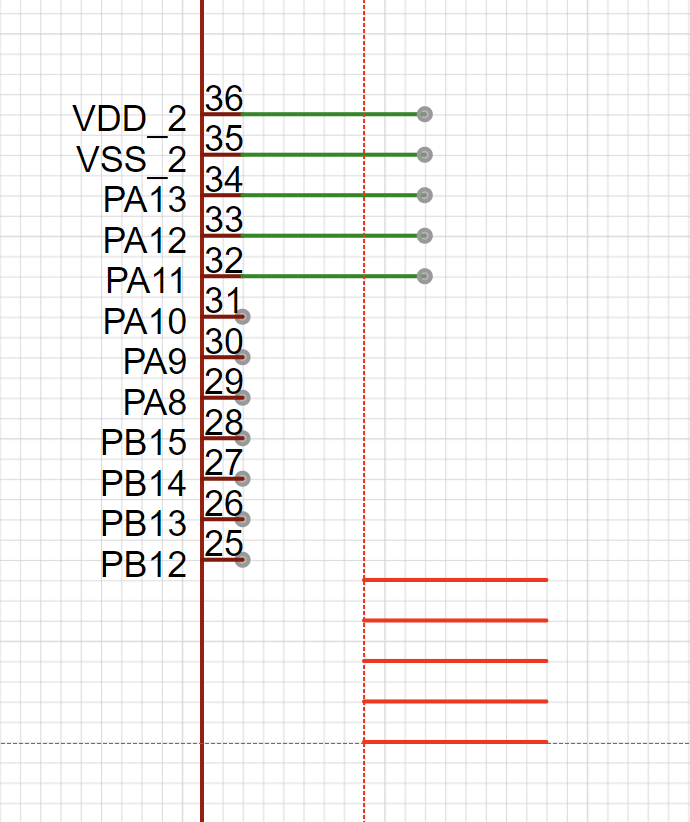

引出引脚的简单方法

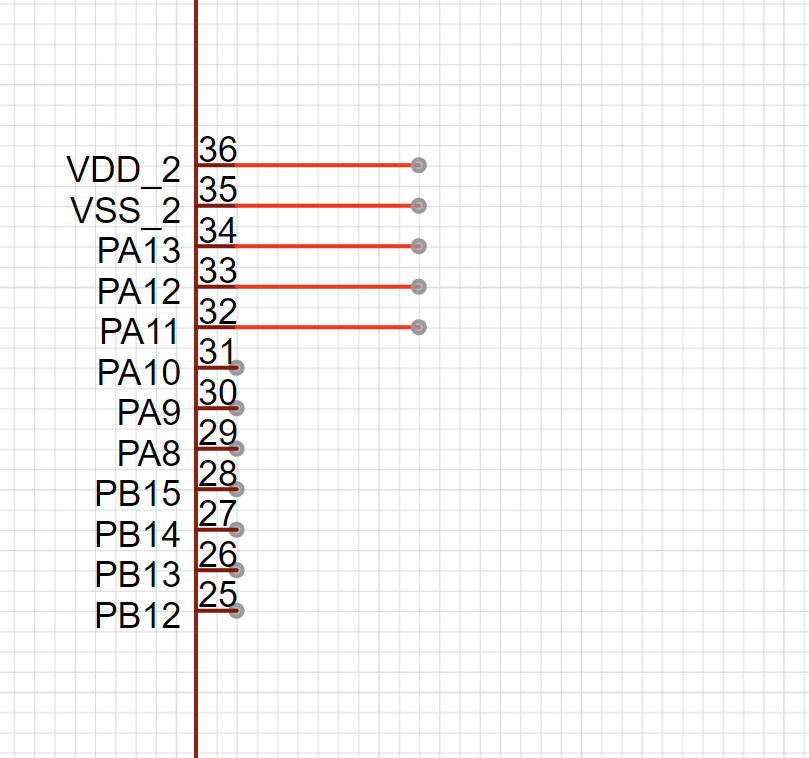

鼠标左键按住往下拉，选中如上导线，Ctrl+C复制。
Ctrl+V粘贴，出现如下图，移动到合适引脚左击发放置（右击取消）。
原理图绘制中可能出现很多类似这样的情况，要学会上述方法，可节省大量时间。
命名引脚方法参照3.3.6
3.3.4 晶振绘制
学习04-4视频。
3.3.5 复位按键绘制
学习04-5视频。
知道复位电路工作原理，该部分非常重要，不可省略。
3.3.6 扩展排针绘制
学习04-6视频。
引脚按照需求引出，一般不会全部引出。

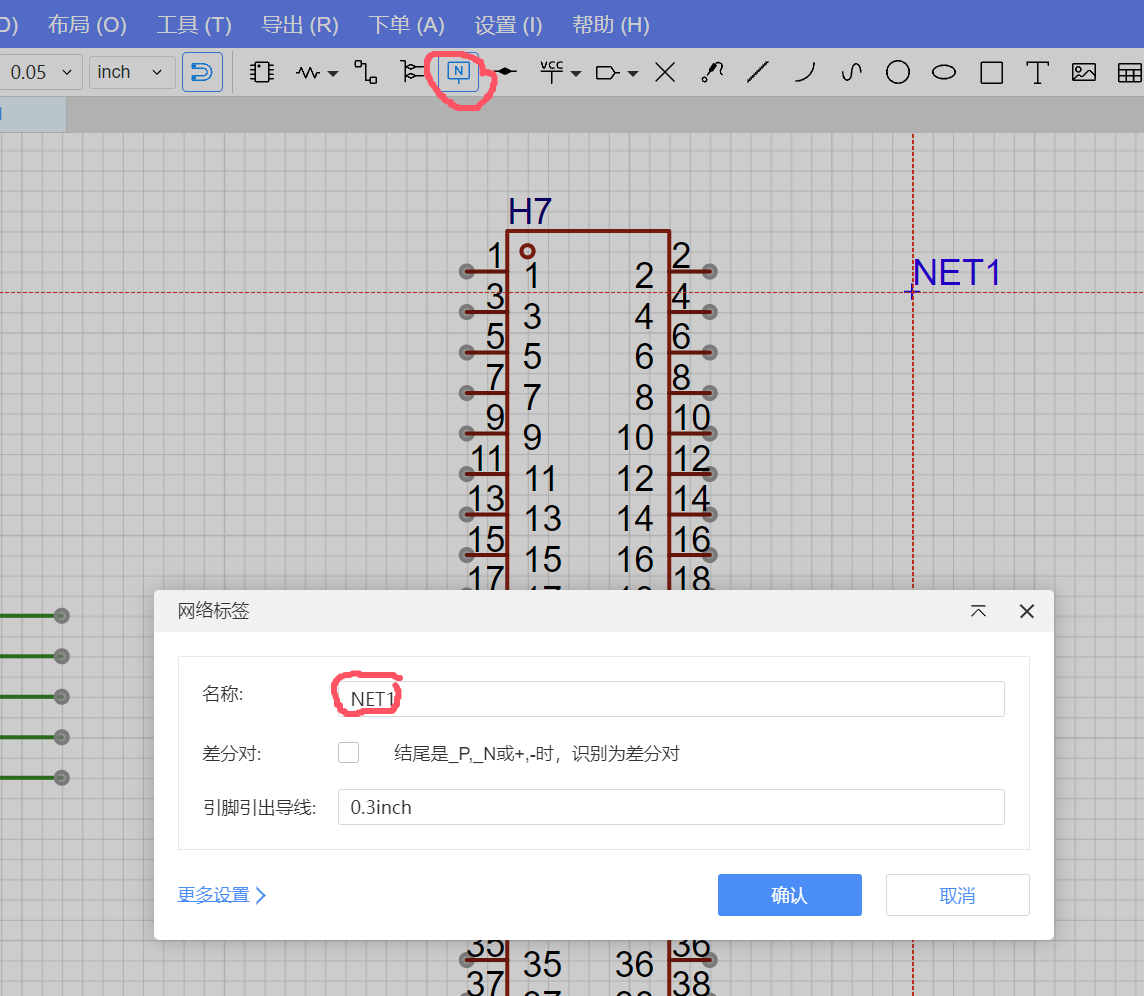

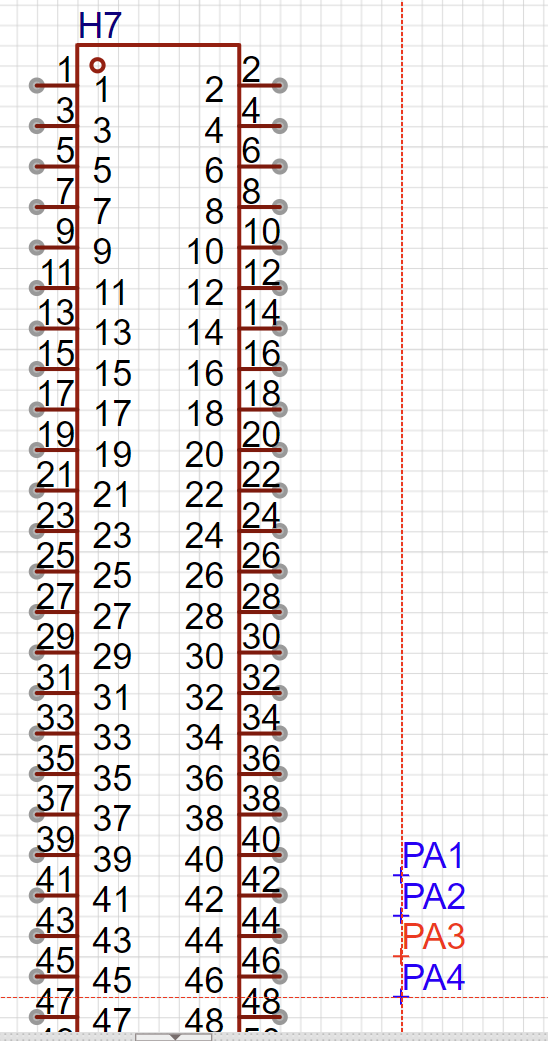

引脚网络标签命名简单方法：

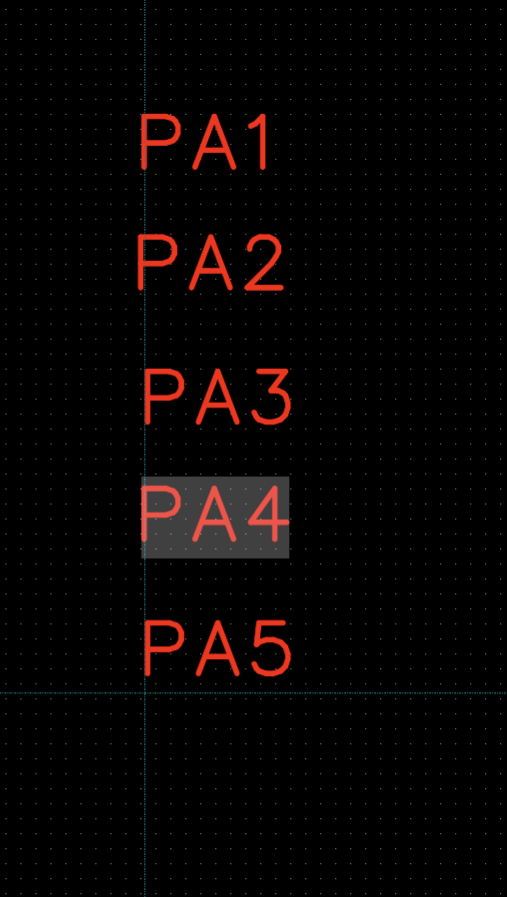

点击网络标签后，按Tab建，把名称改为PA1，后续放置就会按照标号顺序，PA1、PA2、PA3等。
左击放置，右击取消，再按Tab键继续重命名。
3.3.7原理图整理并检查
学习04-7视频、04-8视频；了解04-9视频。
原理图的分区并命名是个很好的习惯，便于自己与他人查看。

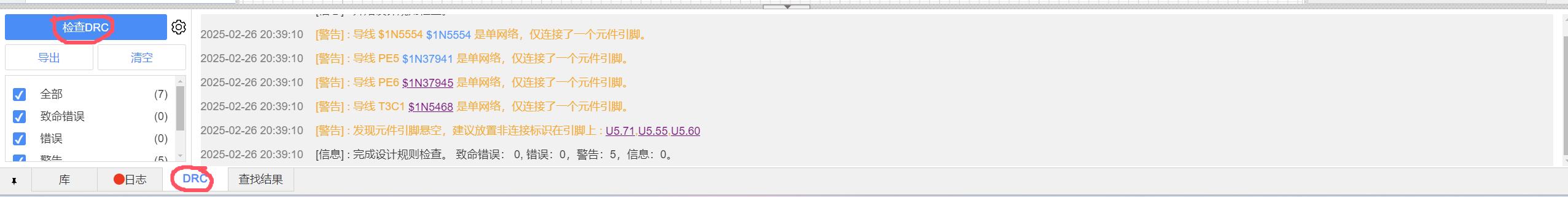

画完所有部分必须检查（最下栏），并改正错误，最好不要出现警告，如下图。
3.4 PCB布局及layout
当原理图没有任何问题时，才能进行以下步骤。
PCB Layout检查清单
以下检查项由原电路学习路线迁入，用于补充打板前的工程检查：
同一功能模块的器件尽量靠近，关键走线尽量短。
芯片去耦电容应靠近对应电源引脚，保证电流回路短而清晰。
高压差网络之间应满足安全间距，不能只按低压信号的间距处理。
根据持续电流、允许温升和铜厚确定电源线宽与过孔数量。
走线拐角避免锐角，优先使用钝角或圆弧。
高频或快速边沿信号避免长距离平行，注意串扰和回流路径。
接地优先保证连续参考平面，不要随意切割高速信号下方的地平面。
晶振、时钟和敏感模拟信号应远离开关电源、电机和大电流回路。
同类、有极性器件尽量统一方向，兼顾焊接、检查和维护。
接口、安装孔、指示灯、调试口和丝印应结合机械安装与线束方向检查。
完成布局布线后，还应检查原理图ERC、PCB DRC、未连接网络、极性、封装、接口方向、电源网络和板框尺寸。
3.4.1从原理图转到PCB
学习06-0视频、06-2视频；了解06-1视频。
再次强调，转PCB前一定确认原理图正确。
在原理图页面依次：设计—>更新/转换原理图到PCB。
一般只隐藏GND飞线，因为铺铜之后GND大全部连接完成。
板框绘制一定要加圆角，防止划伤。板框不能过大，嘉立创免费打板的规格是10x10cm。
3.4.2模块化预布局及精细布局
学习06-3视频、06-4视频。
一定要学会交互式布局（默认开着），在原理图上框选模块，到PCB布局自动高亮，且可整体拖动。
滤波电容要挨近芯片，晶振也要靠近芯片。
排针、案件、接口都要放在板子边缘。
电源流经顺序：大容值到小容值。
电容、电阻丝印直接写阻值、容值，例如，10K(不带单位的是电阻)，100nf。
3.4.3 PCB布线
了解07-0视频；学习07-1视频、07-2视频、07-3视频。
3.4.3.1晶振走线处理：
包地，在晶振周围打地孔（详见视频）；挖空处理，在晶振下方禁铺铜。
有时候我们省略包地处理，但挖空必须要！

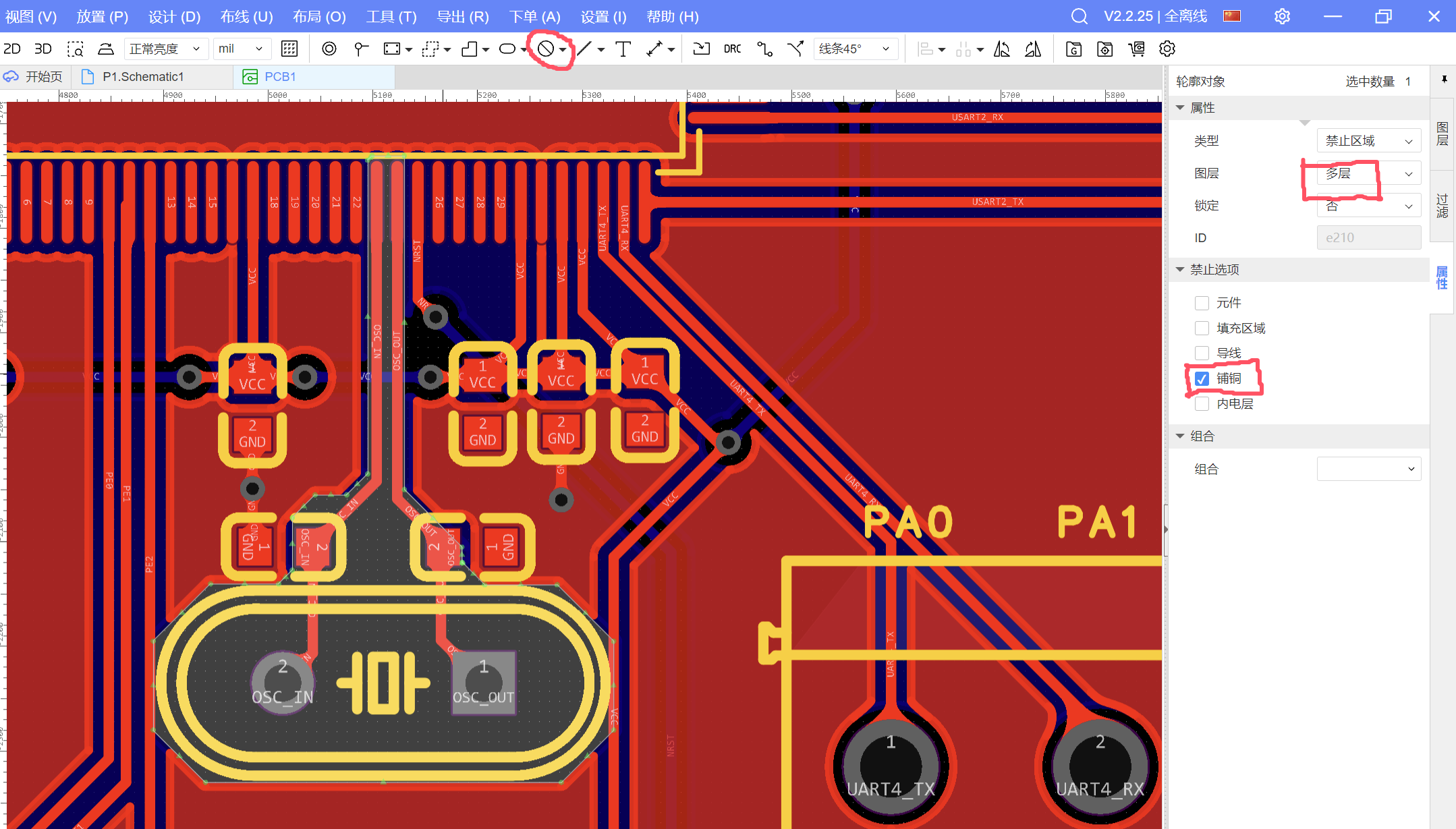

常用的挖空处理：用多边形把晶振包起来，只选禁止铺铜且多层（选别的因间距问题经常报错）。
如下图：
晶振走线要满足等长原则，即SOC_IN和SOC_OUT到其芯片引脚的线长相同。

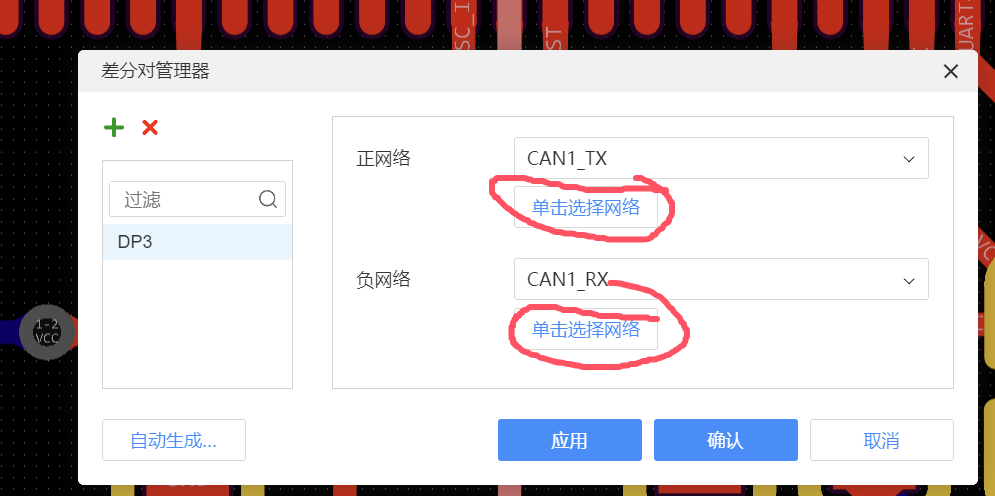

最上栏依次：设计—>差分对管理器。
选上SOC_IN和SOC_OUT的芯片焊盘，添加差分对。
最上栏依次：布线—>等长调节。

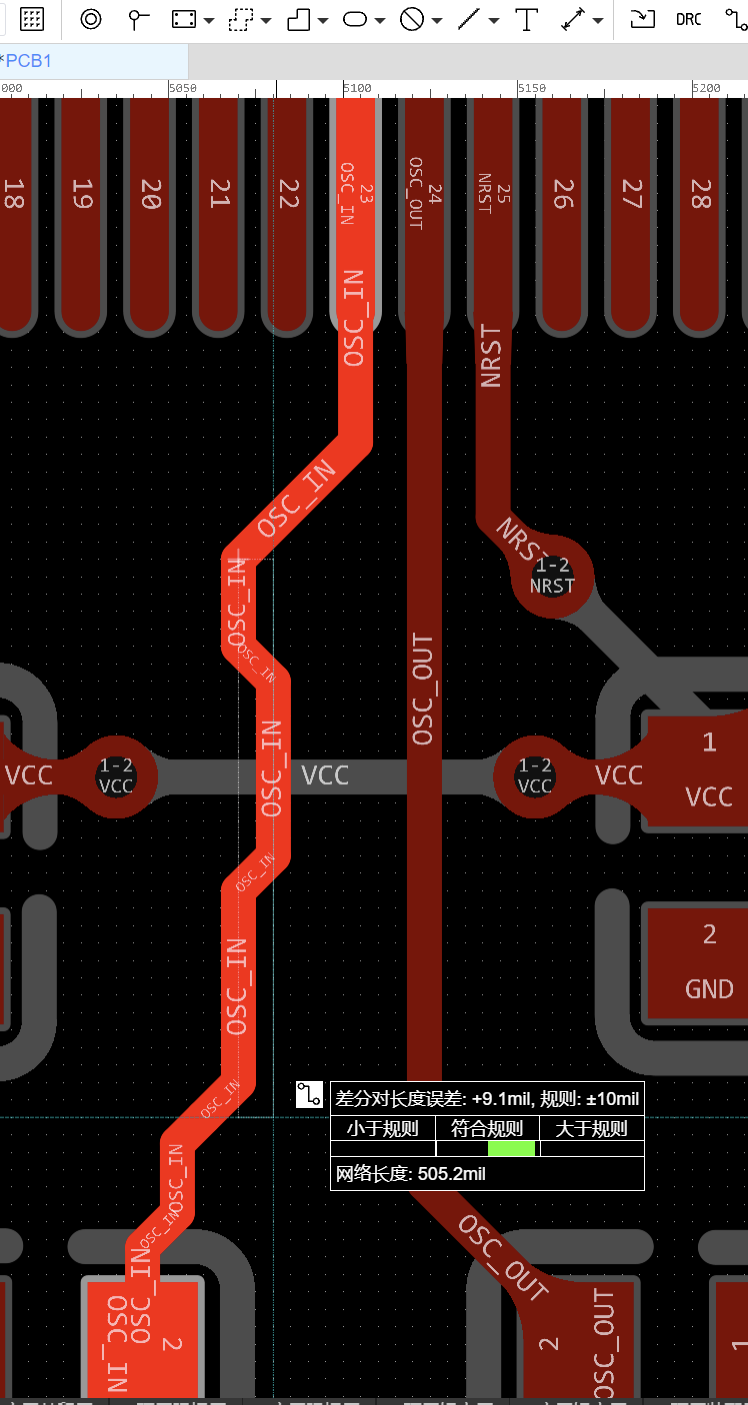

调节至符合规则即可，这是个错误示范，晶振走线通常走对称即可满足规则（如本节第一张图）。
07-2视频中以USB差分信号线详细讲了此过程。
3.4.3.2规范滤波电容走线

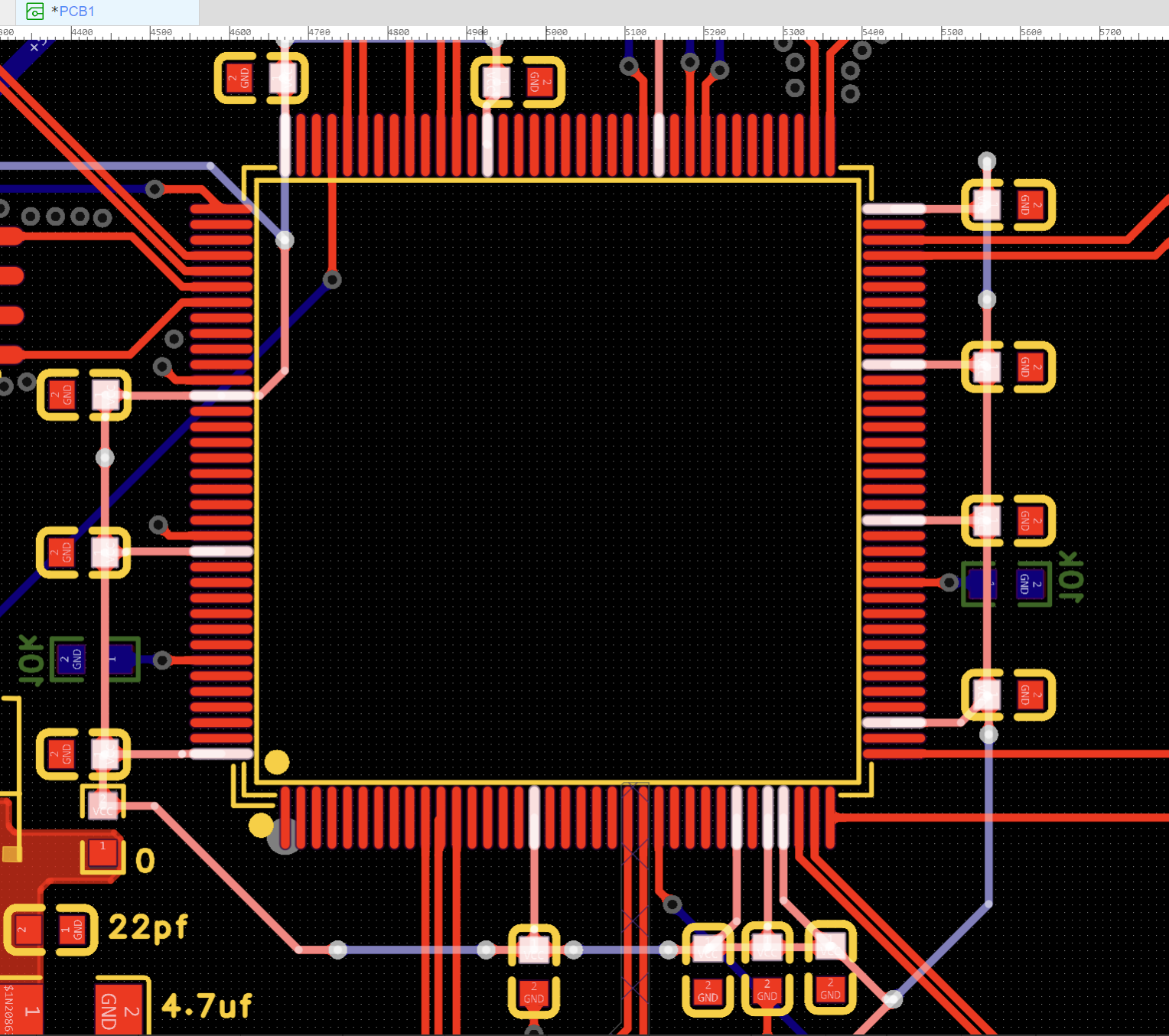

本视频的滤波电容不规范，正确布局如下。
滤波电容要放在VCC附近，且电压先过电容再进VCC。
稳压模块的滤波电容也要如此。
3.4.3.3多路布线的应用
最上栏依次：布线—>多路布线。
当多个引脚走法相似时，应用此法，大大提高效率。
3.4.3.4铺铜走电源线
能在一层走线就不要换层，信号线非必要不能换层，尽量让电源线换层给信号线走线空间。
5V、12V高一点的电压，走线尽量粗一点，用多边形铜皮可很好解决这个问题。

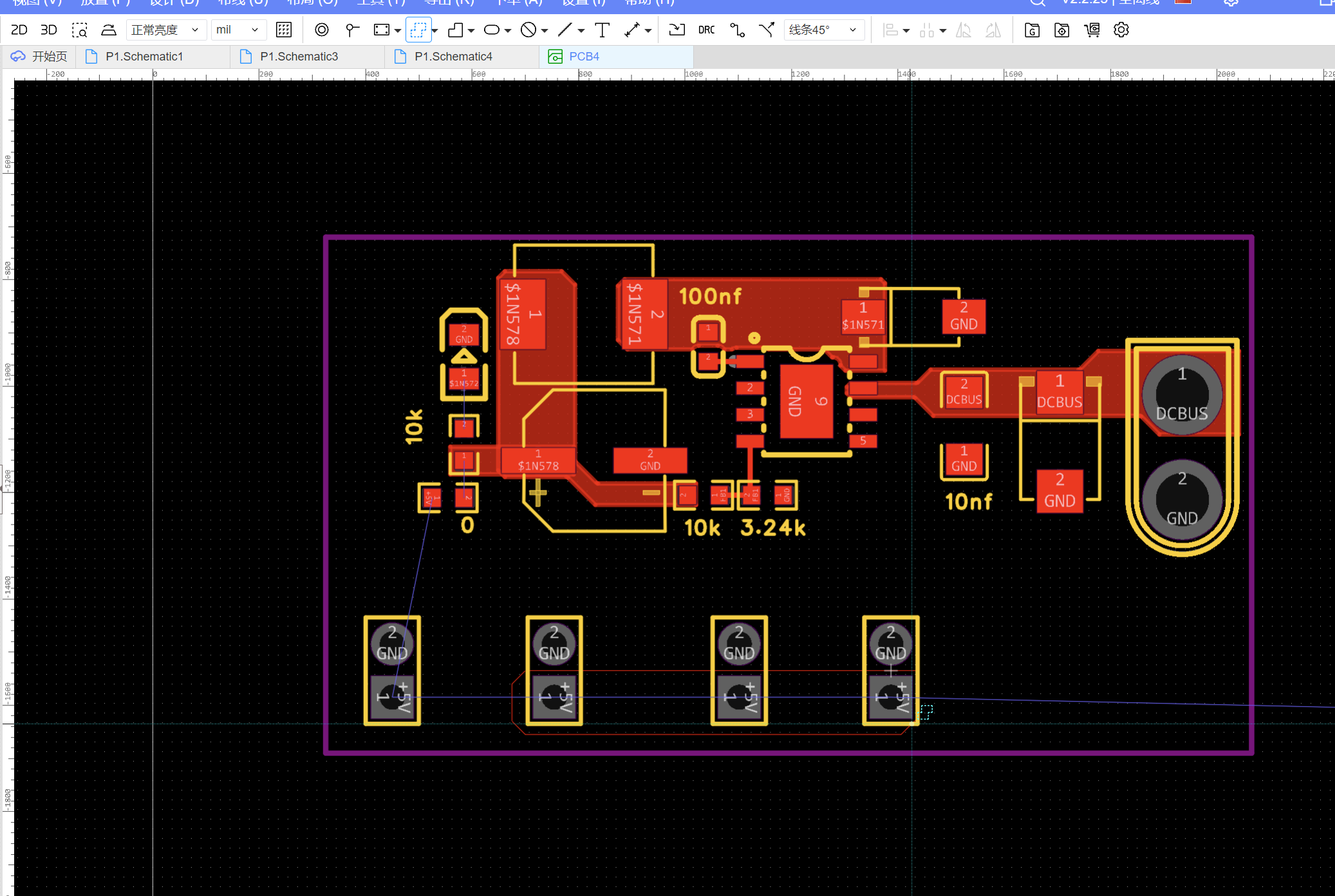

这是一个示范，如图下面5V走线

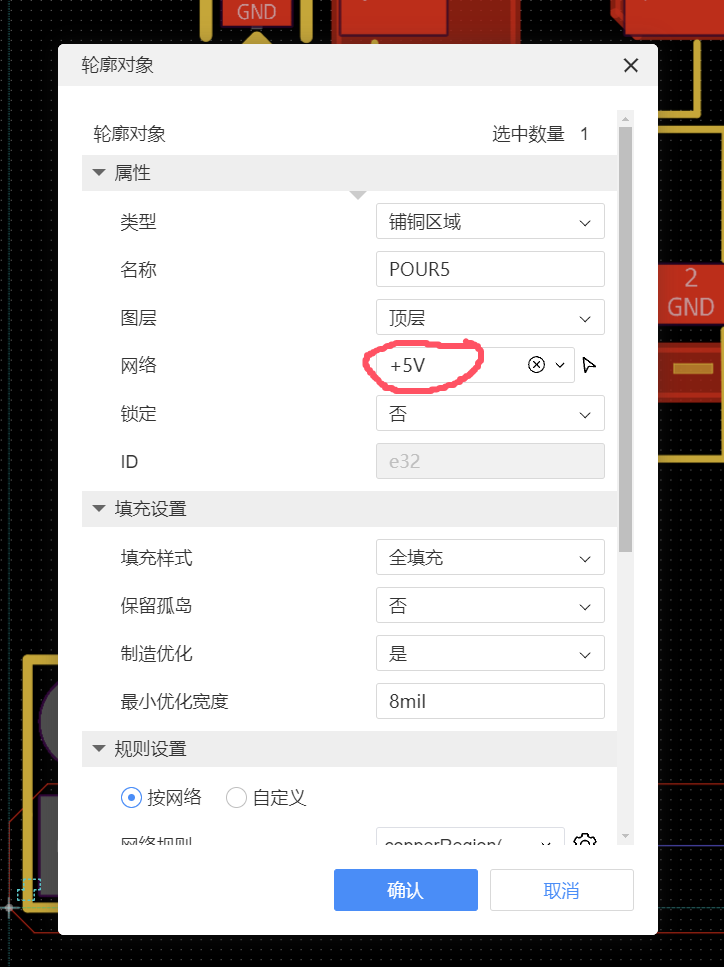

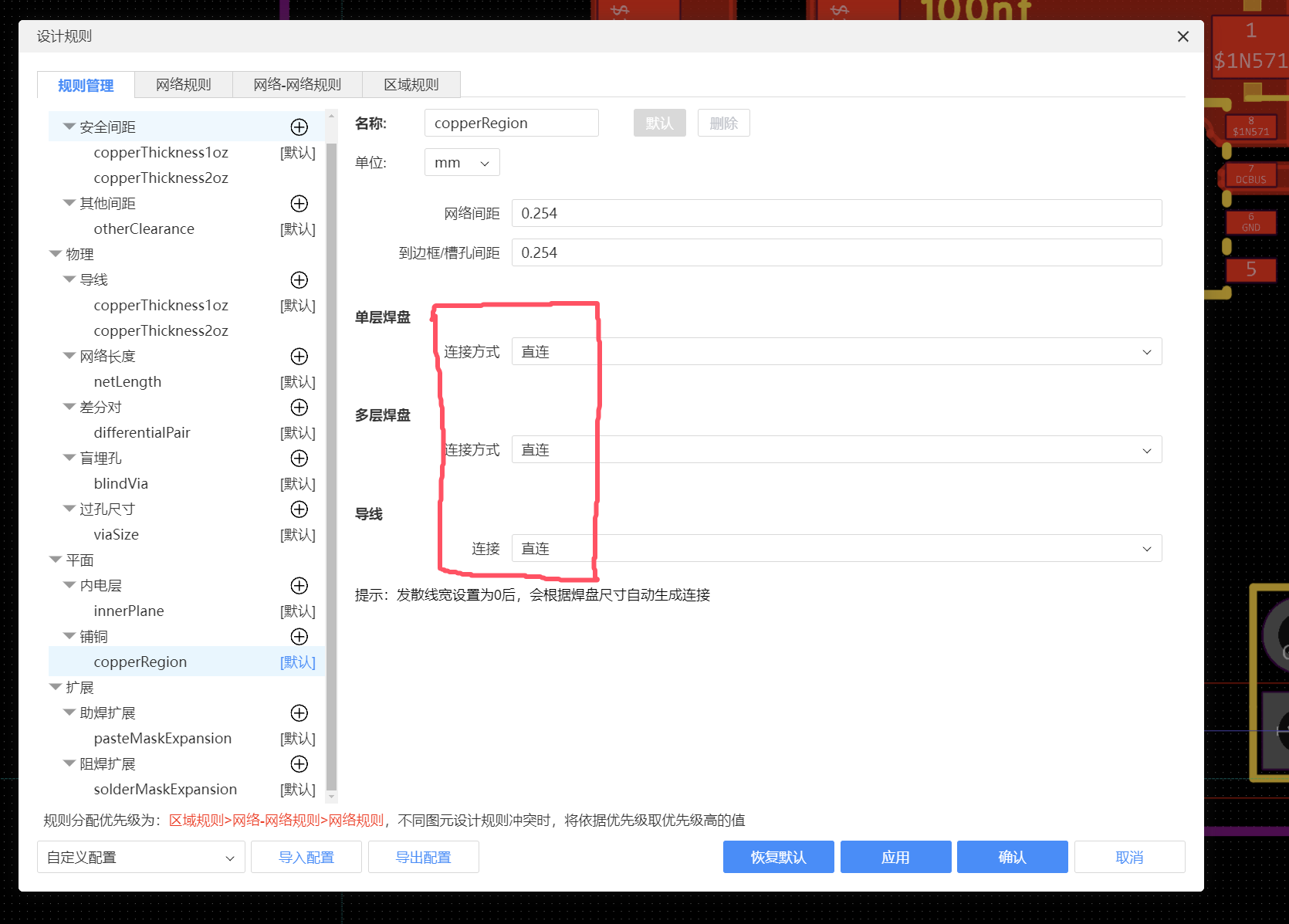

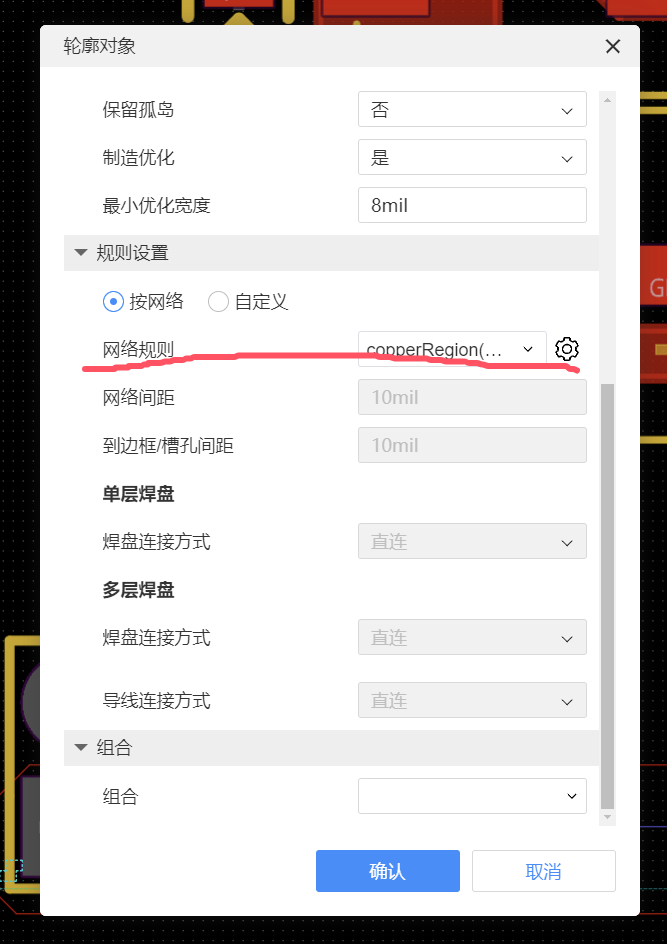

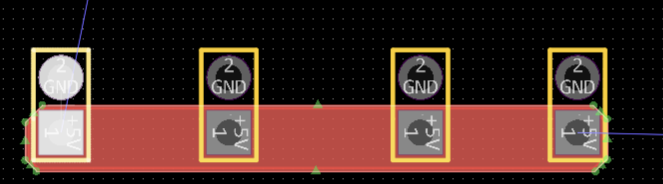

调节好网络及焊盘连接方式（直连）。走线如下：
认真学习07-3视频。
学会该视频中的走线思路及处理。
3.4.3.5最后铺地铜
学习07-4视频、07-5视频。
铺铜规则:全填充、不保留孤岛。
最后进行DCR检查，把错误改正（如果不是多点接地，常常出现地线未连接）
3.4.3.6优化丝印
了解07-6视频、07-7视频。
推荐排针引脚、贴片电容、贴片电阻加丝印。
电容、电阻丝印直接写阻值、容值，例如，10K(不带单位的是电阻)，100nf，方便后期焊接。

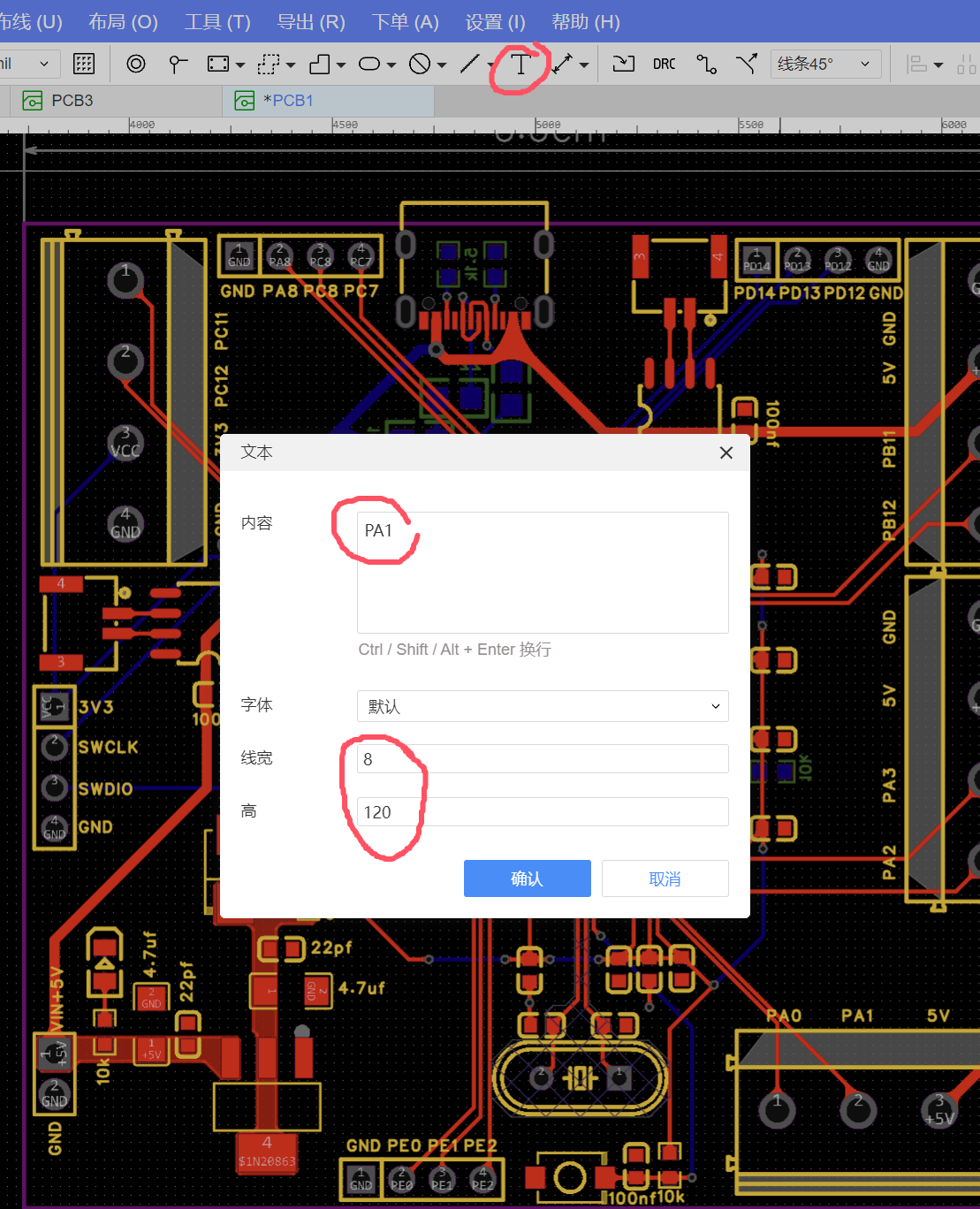

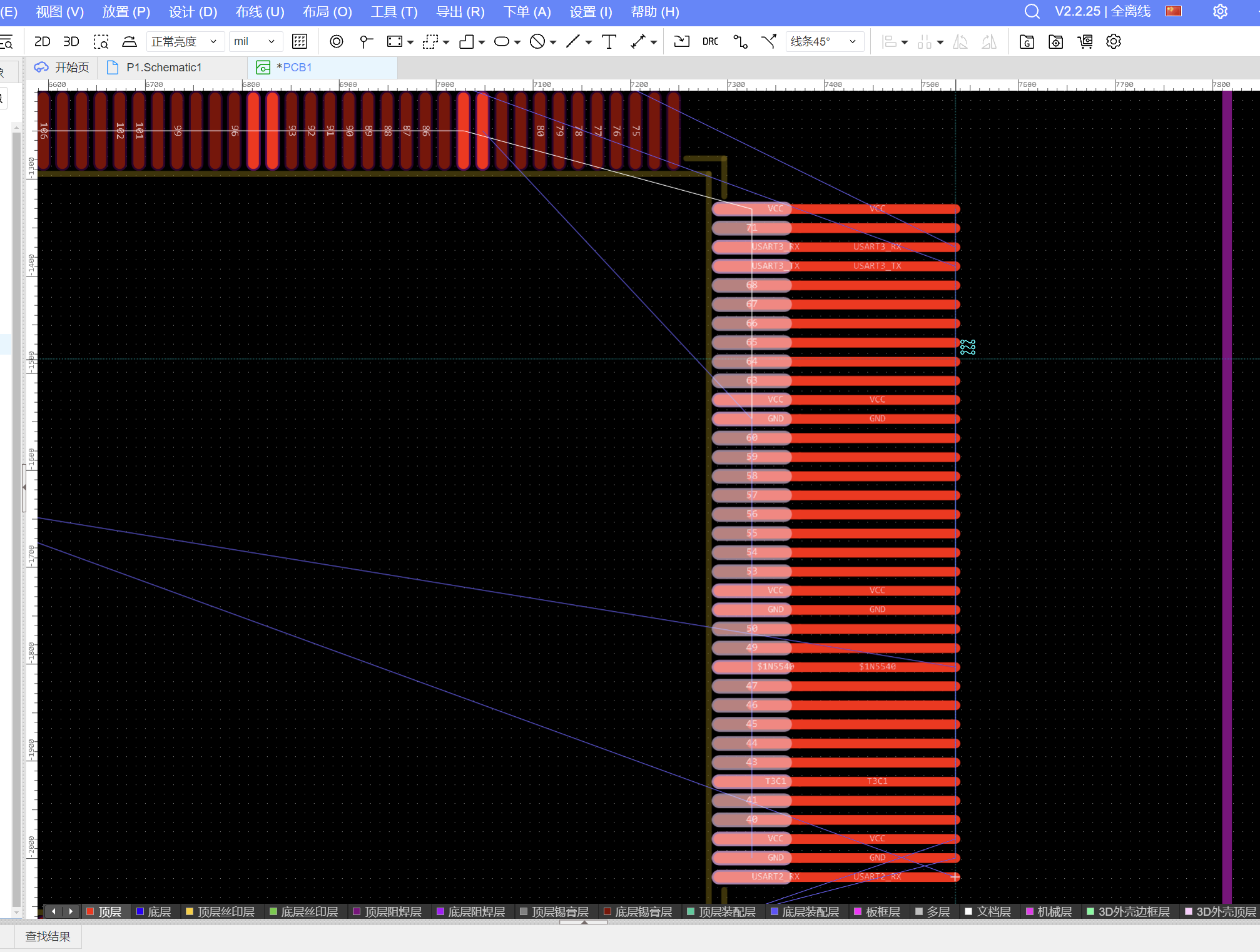

排针命名简单方法：
线宽和高要调整到合适，推荐6mil和45mil。
左击放置，右击取消。

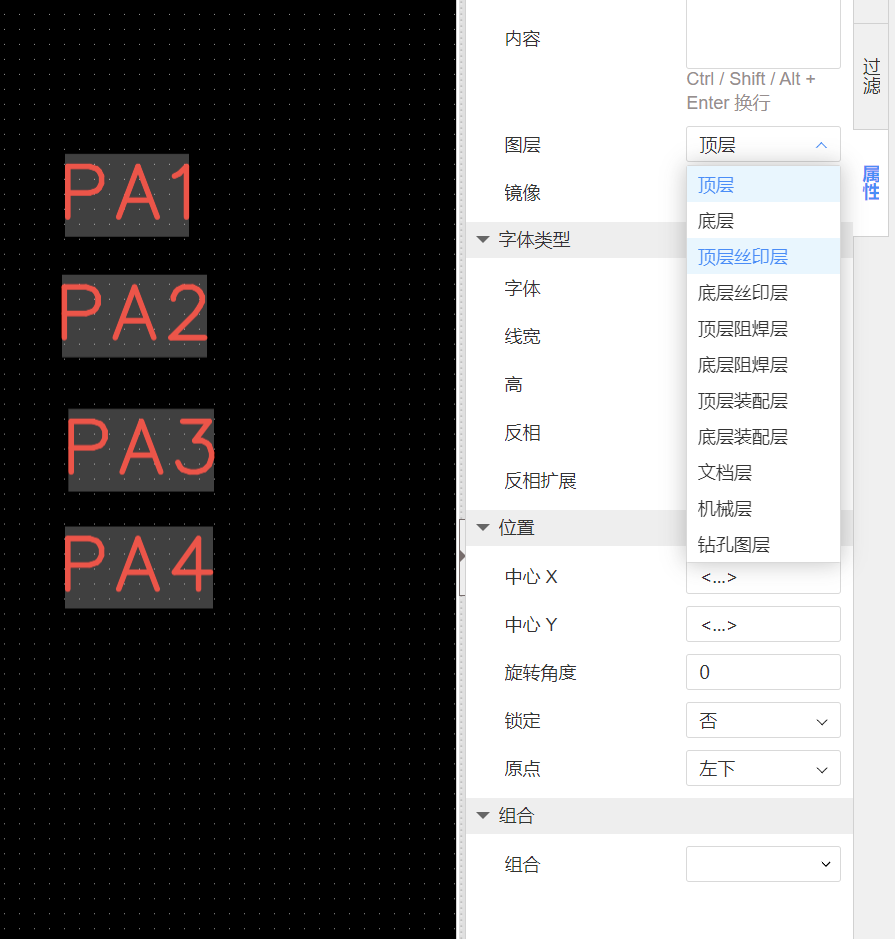

最后全选，换至顶层丝印即可。
4.免费打板
学习08-0视频。
4.1下载嘉立创下单助手
https://www.jlc.com/portal/appDownloadsWithConfig.html?init=android从在网站下载并安装。
4.2每月领取优惠卷

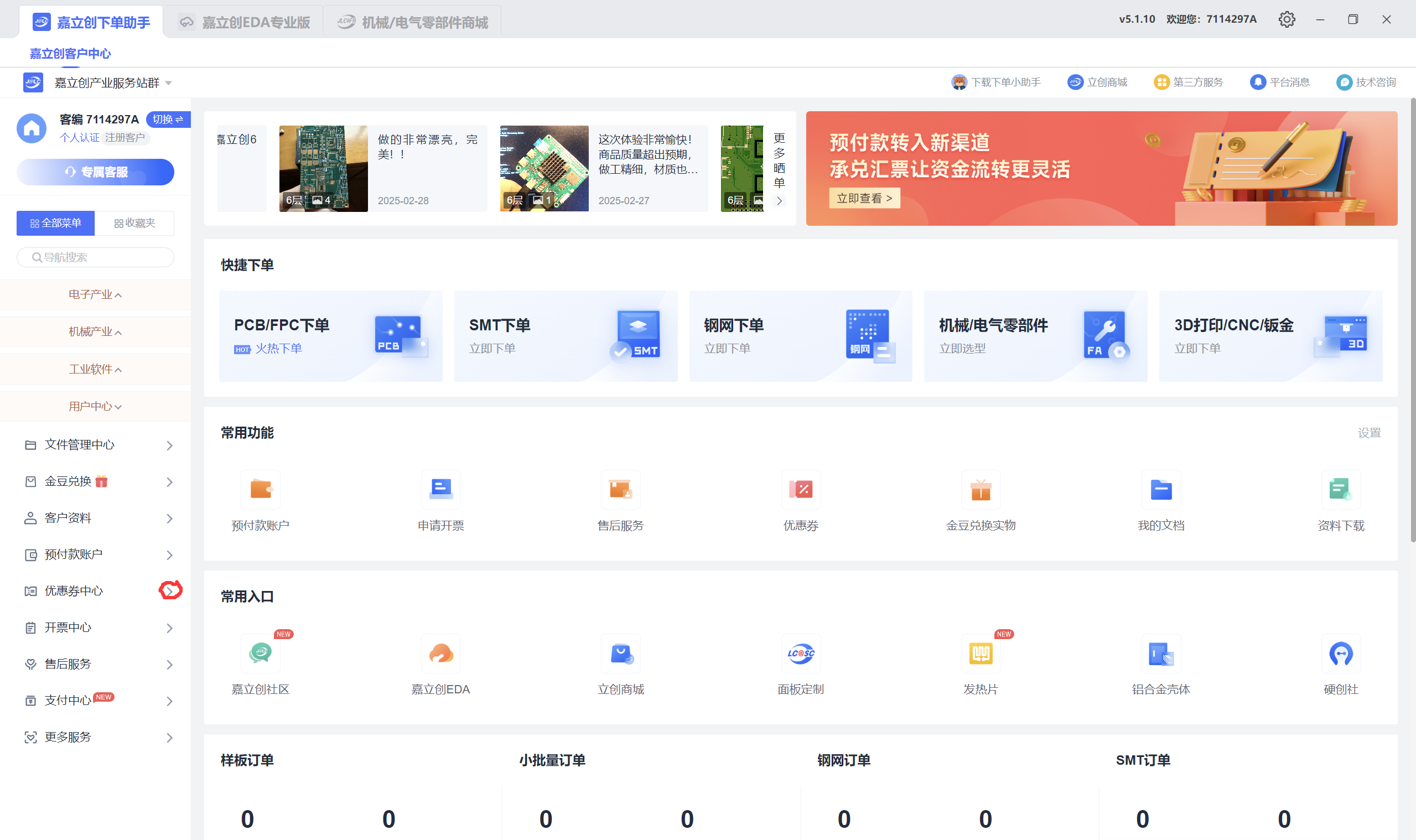

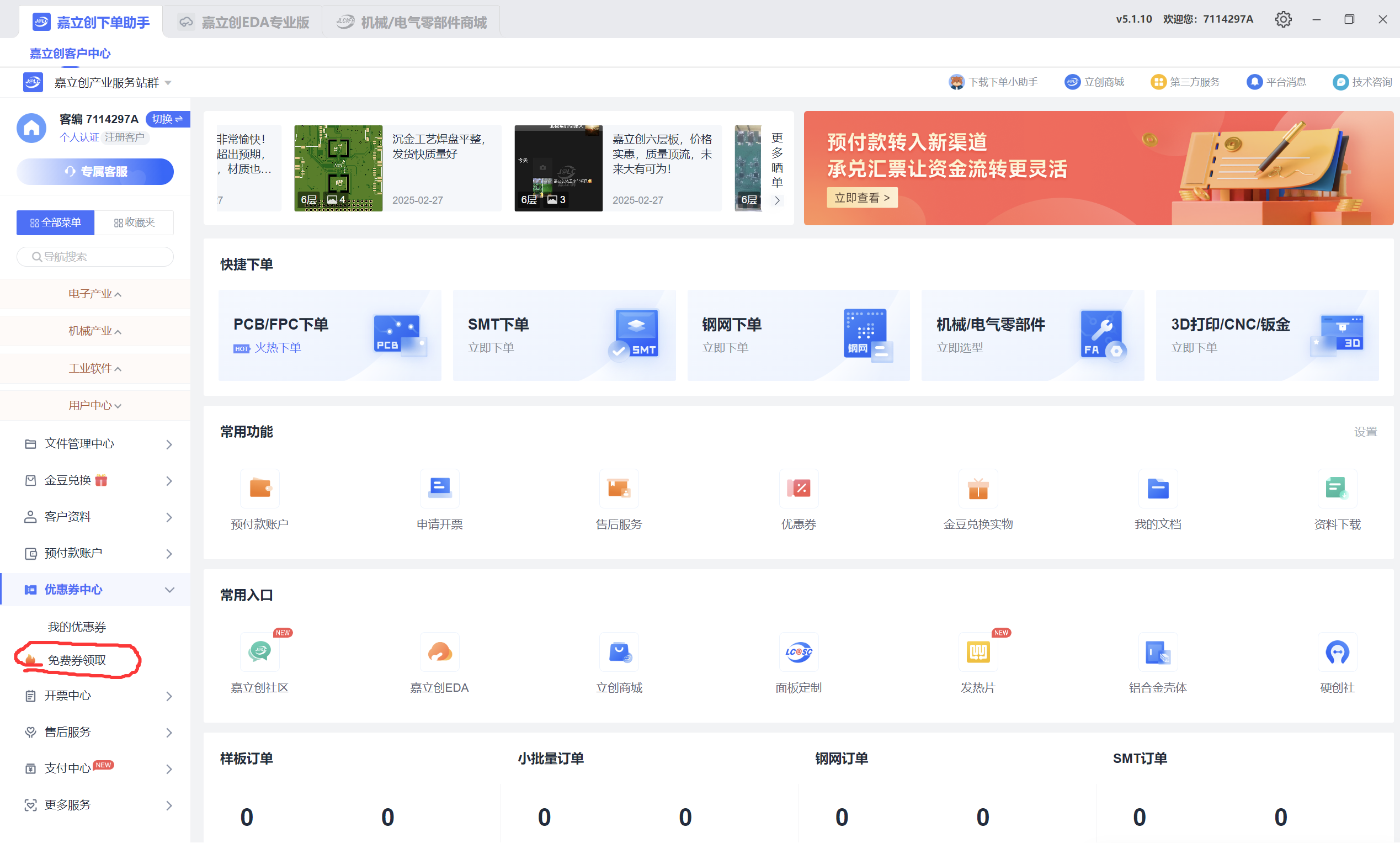

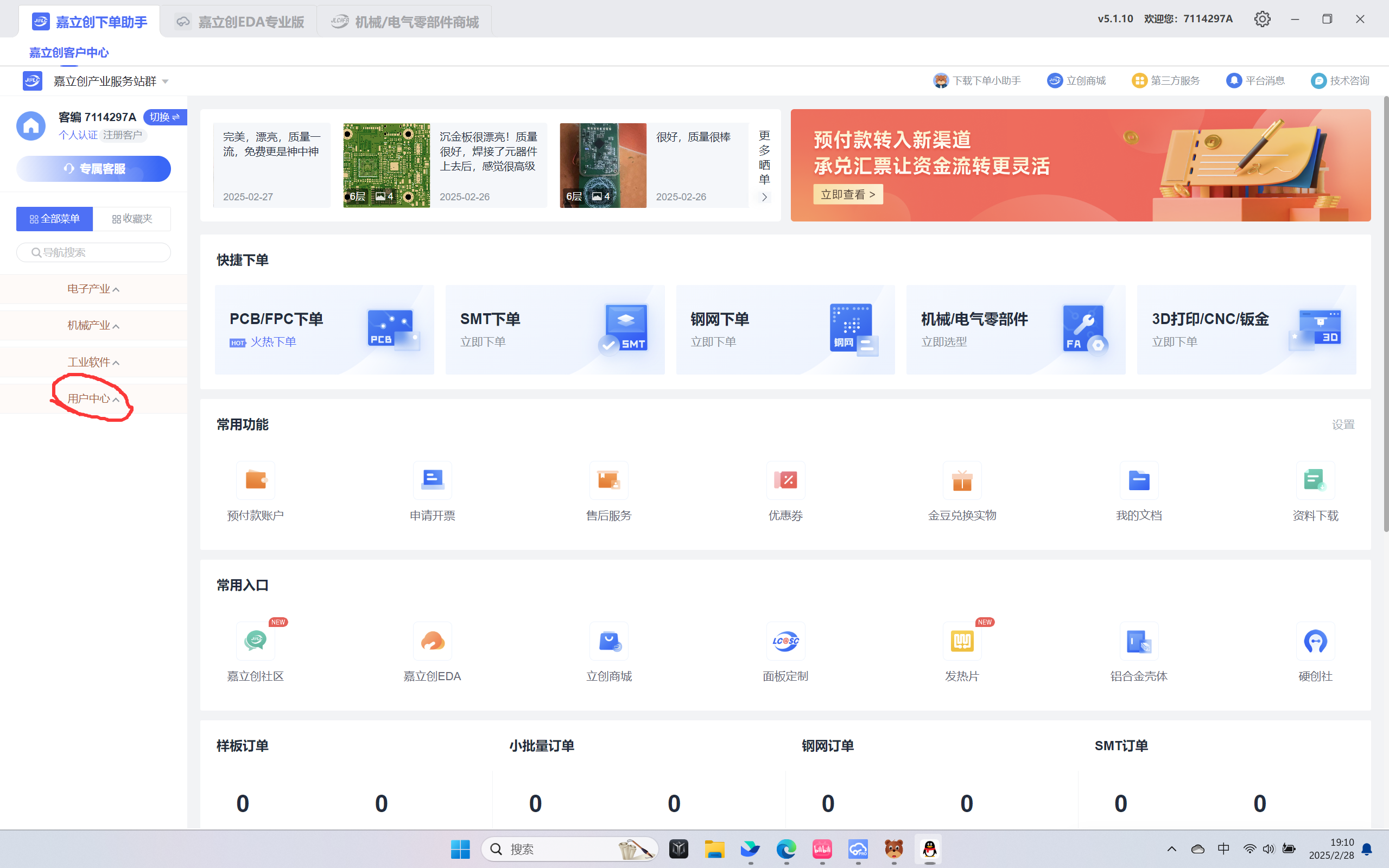

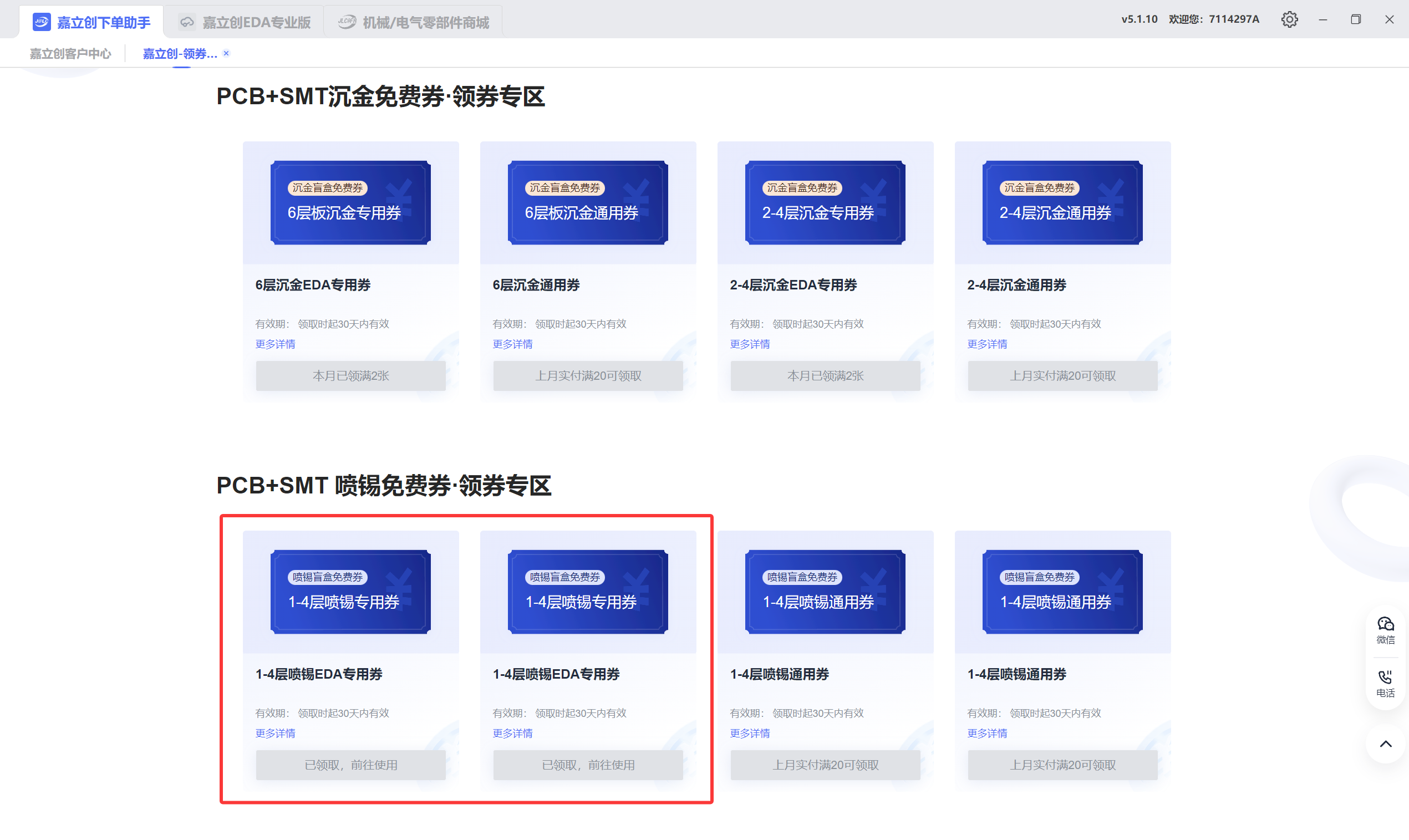

打开嘉立创下单助手，领取步骤如下：
每月可领取两张，一定不能领取错了，仅限本月使用。
4.3导出PCB制板文件并下单

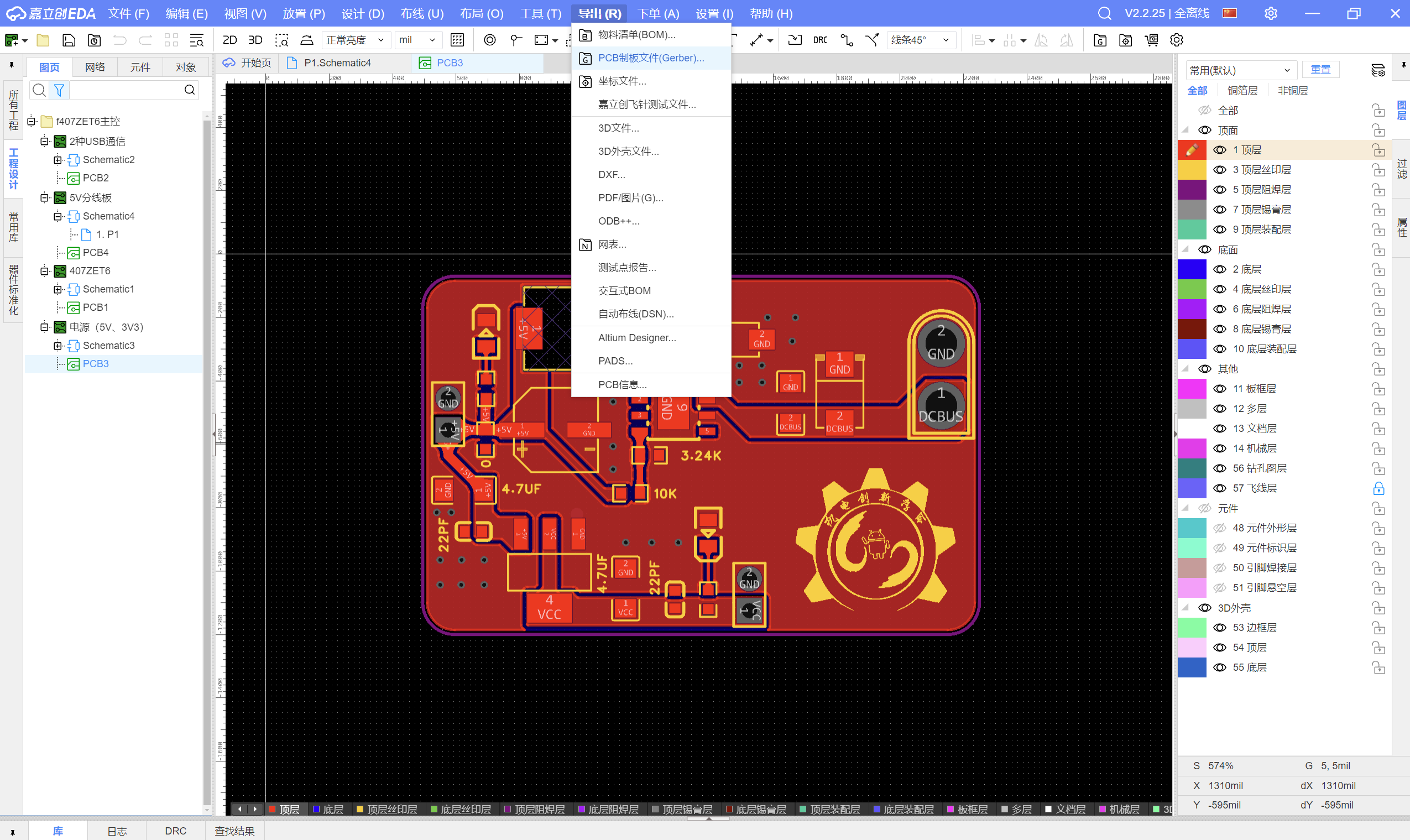

4.3.1导出Gerber文件

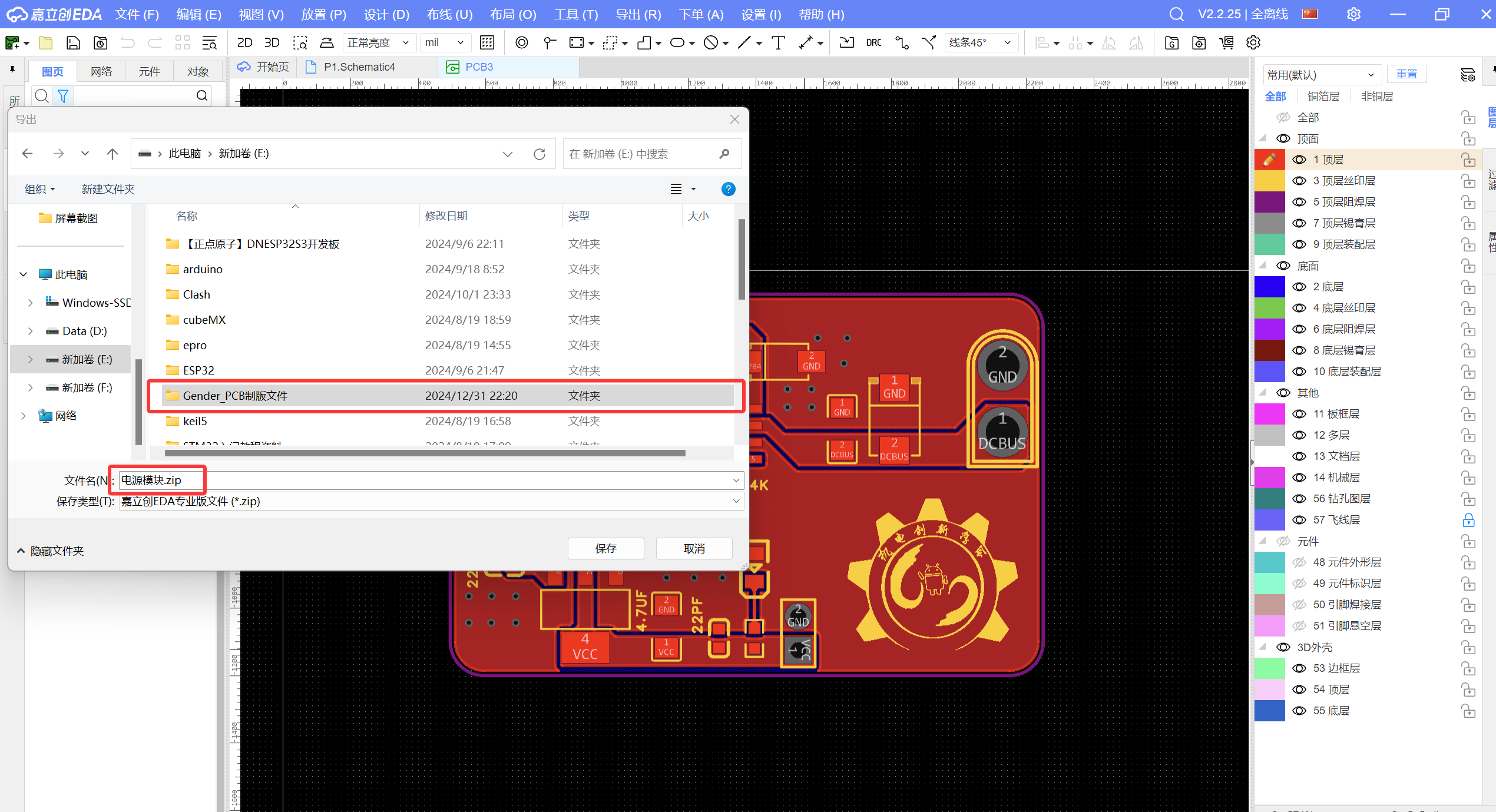

重命名Gerber文件并新建文件夹（专门存放Gerber文件）。
4.3.2下单

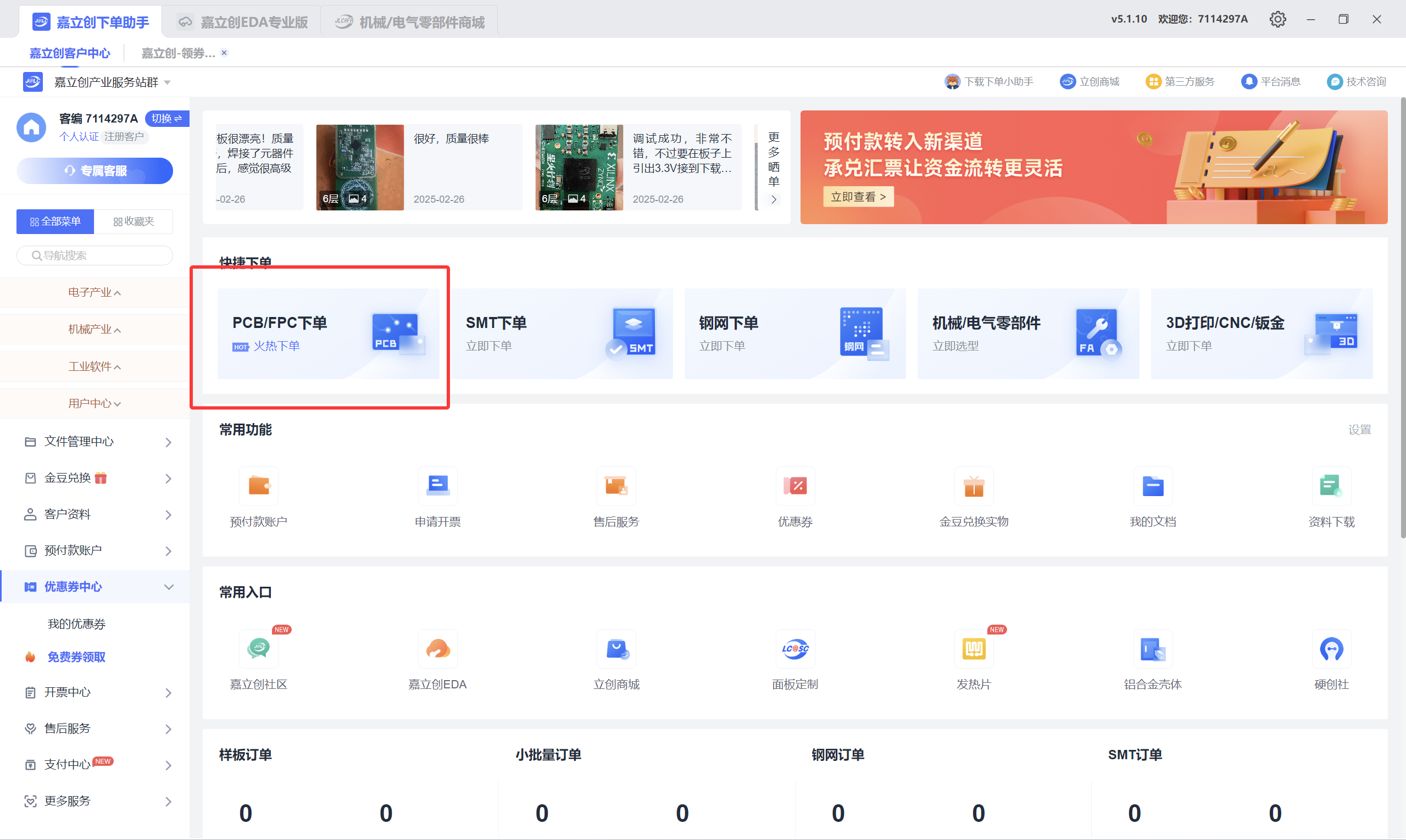

打开嘉立创下单助手，按如下图片步骤。

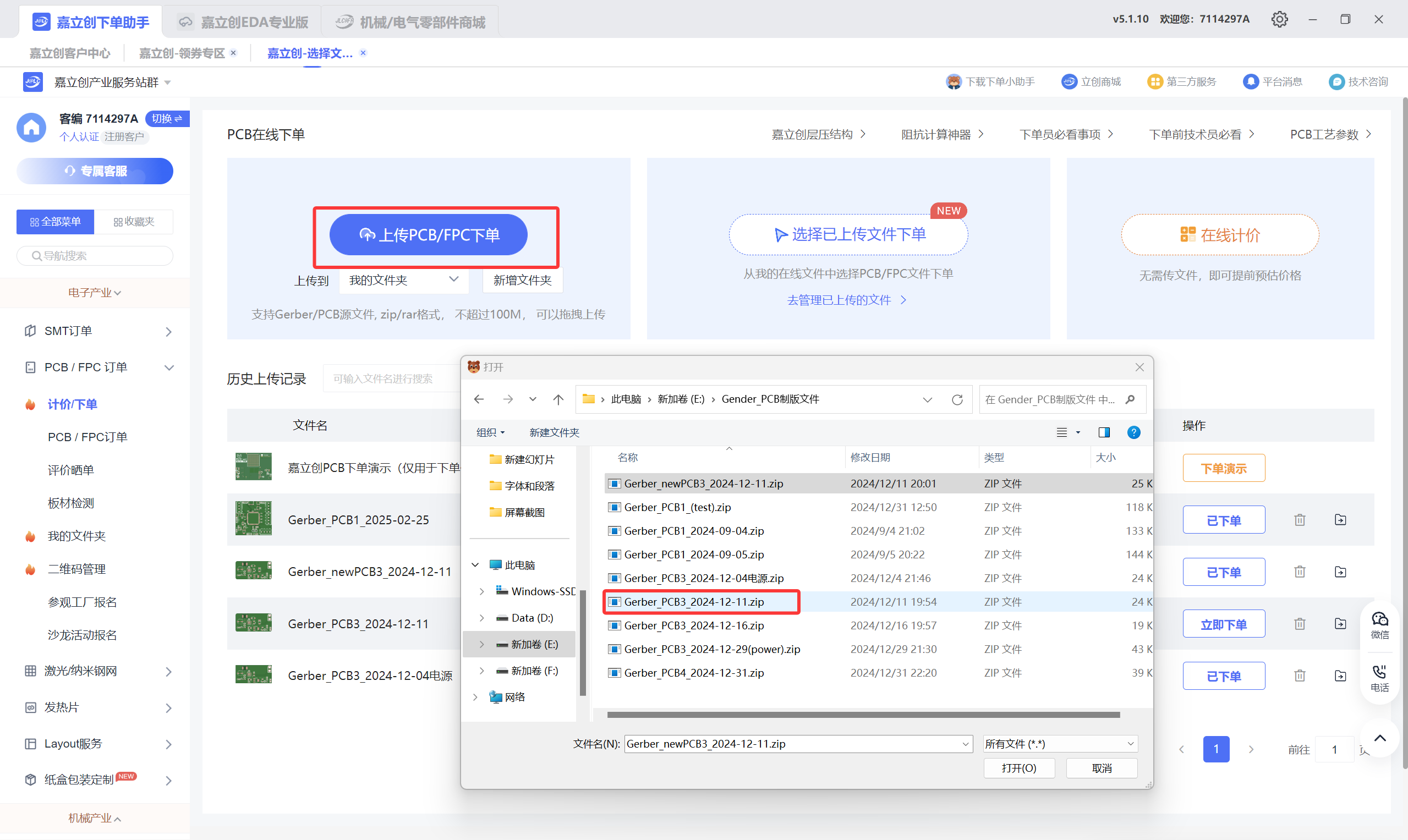

上传Gerber文件：

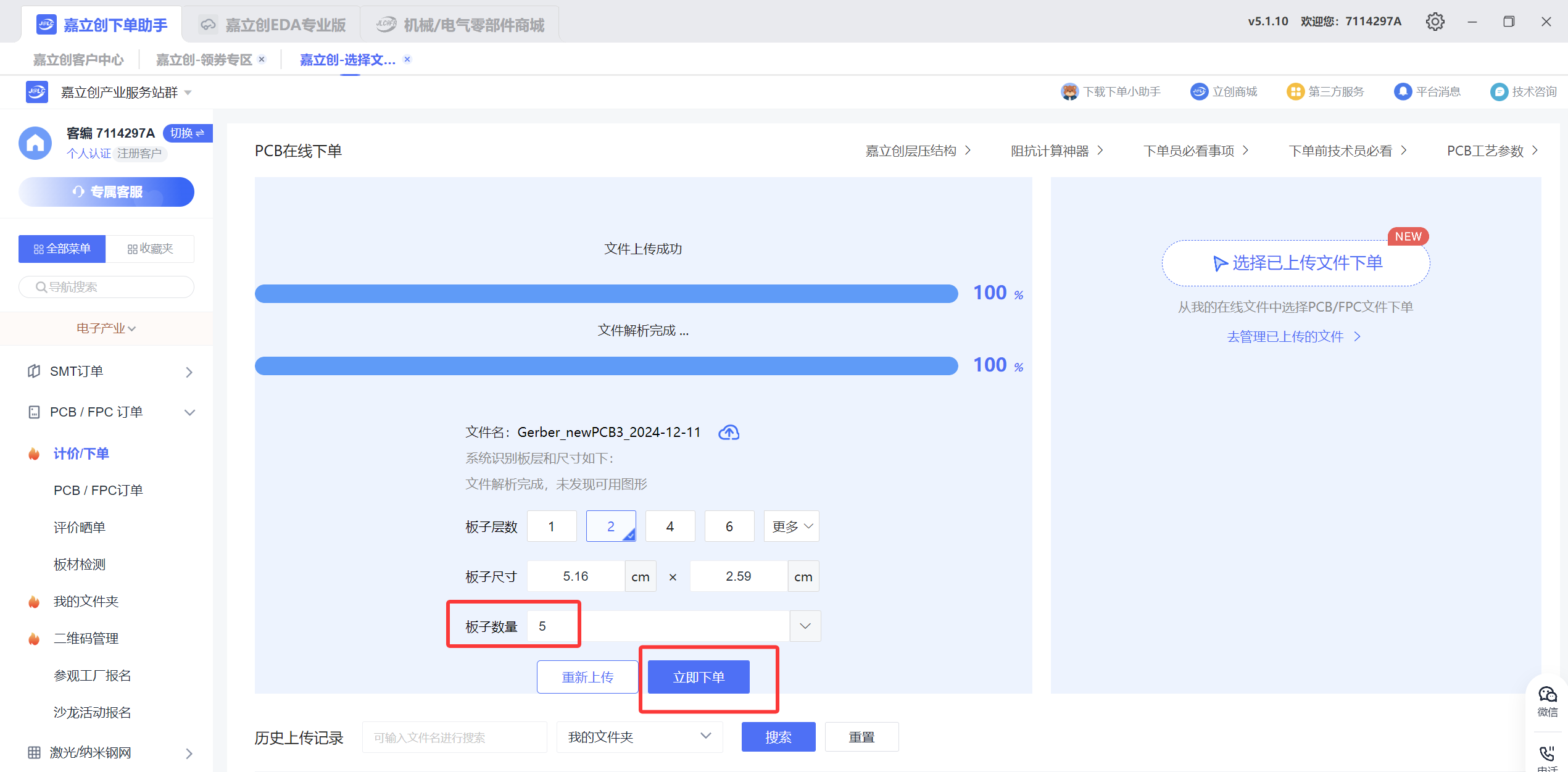

板子层数按需要选，板子数量为5：

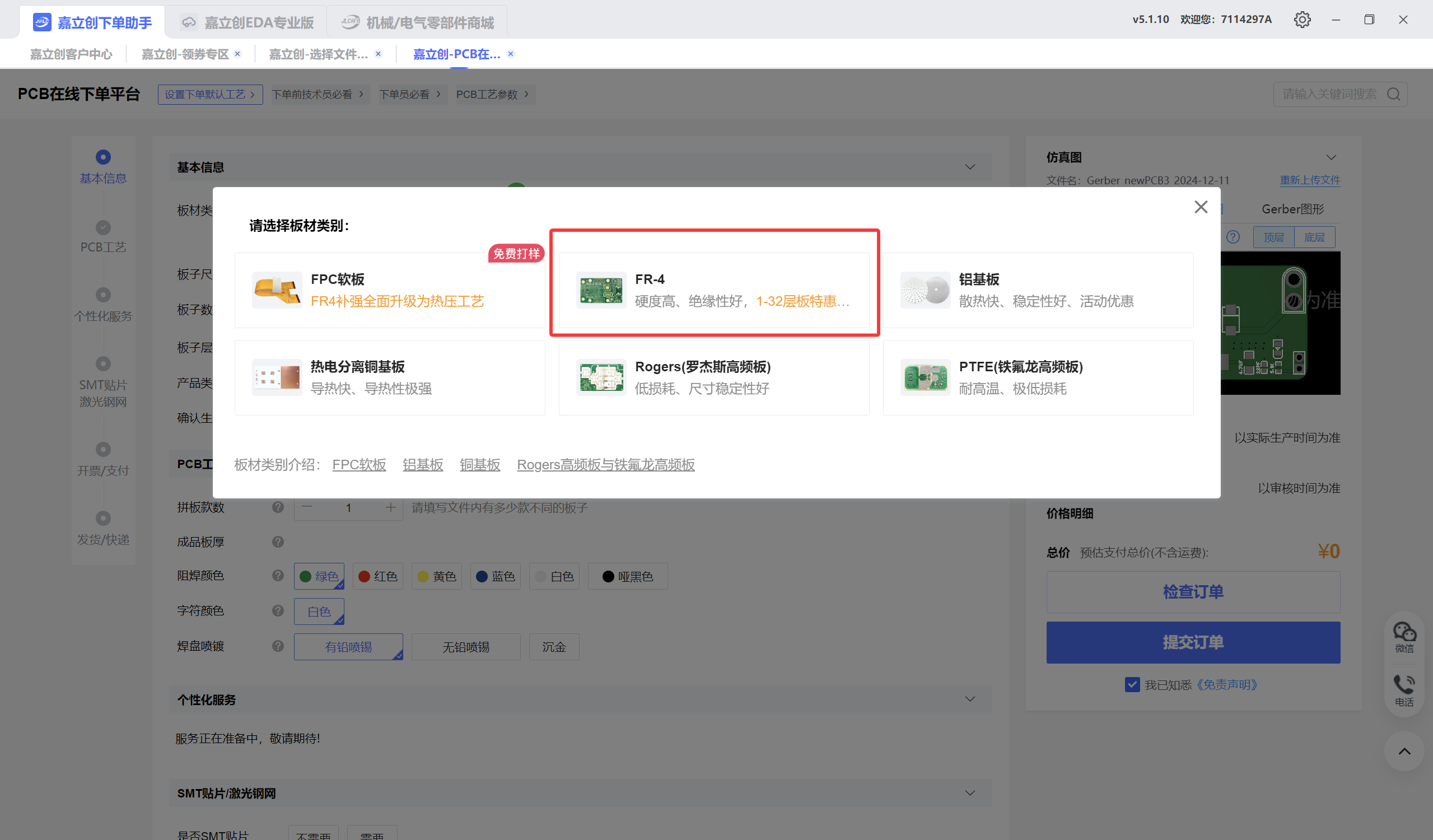

材质只能选FR-4：
使用优惠卷并提交订单：

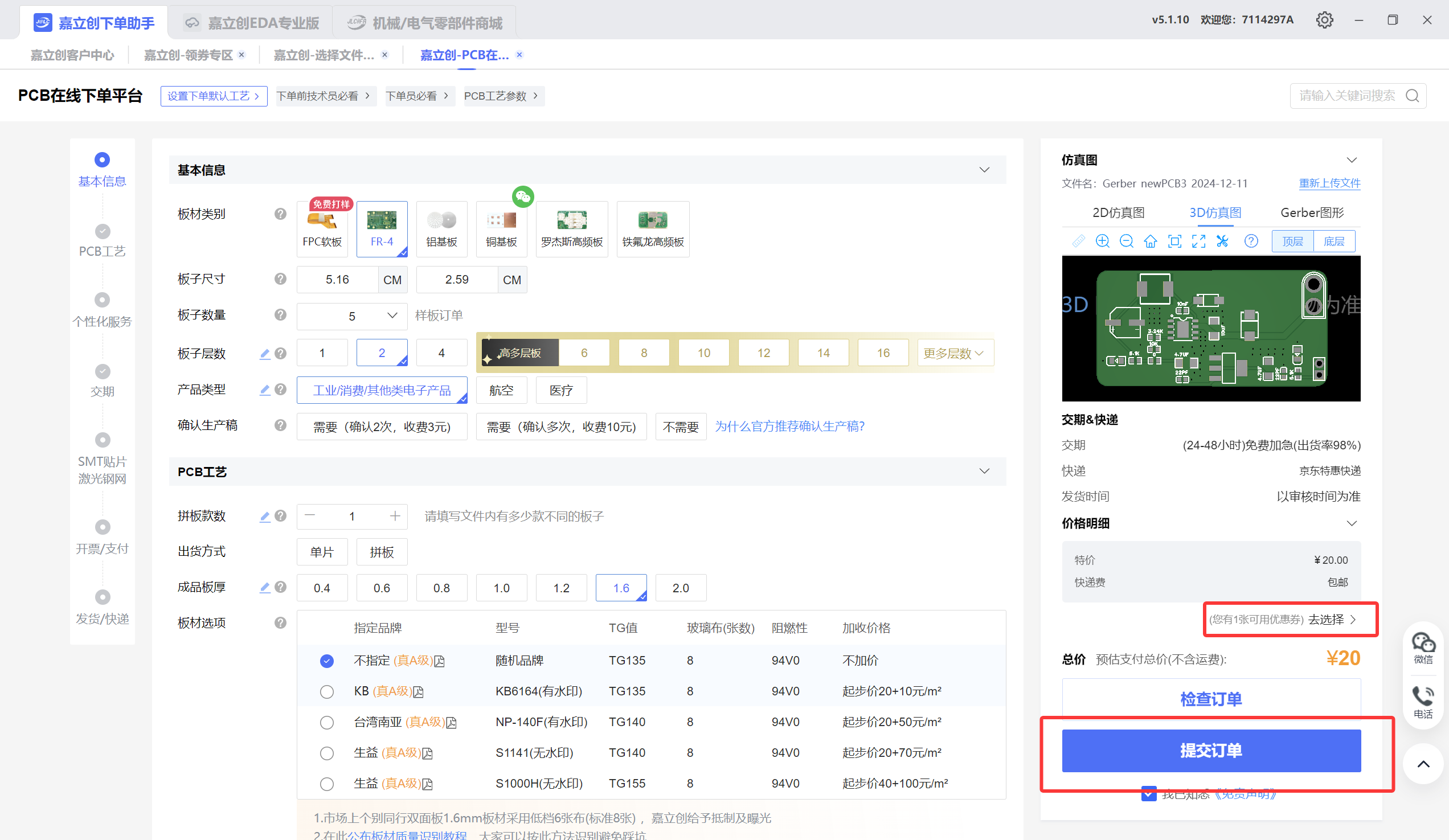

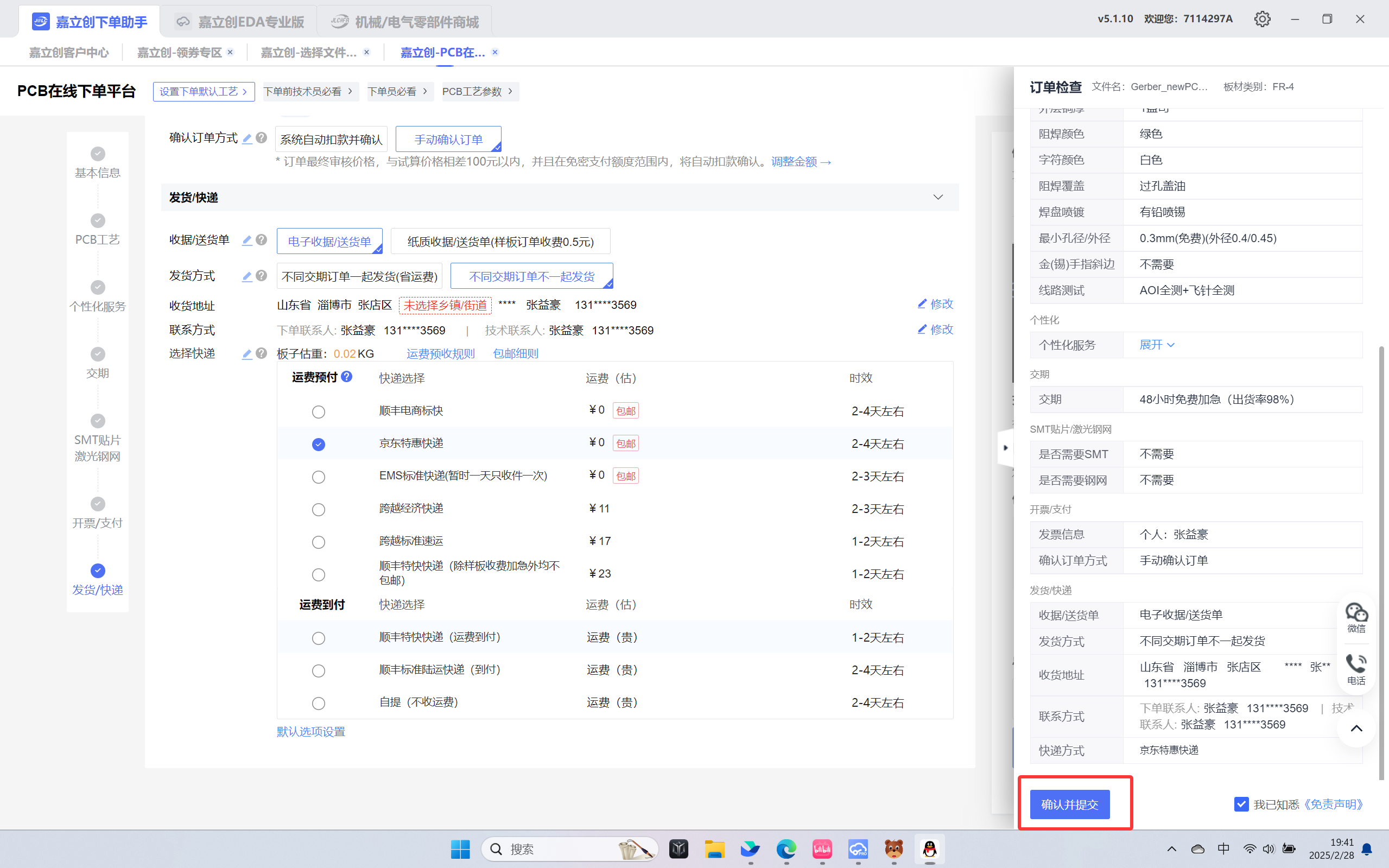

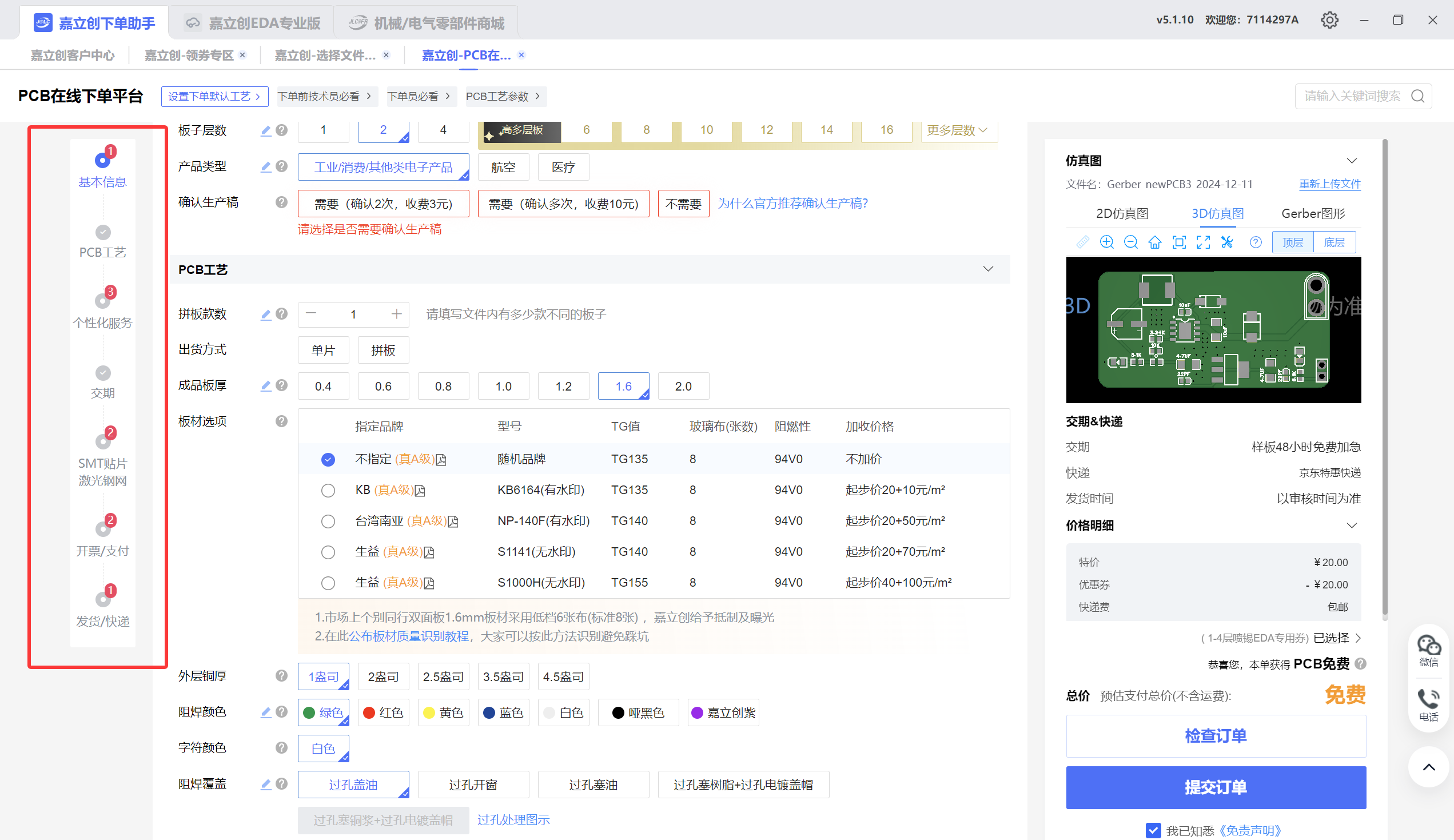

把红点选项都选好，但不要选择收费项，并点击提交订单：

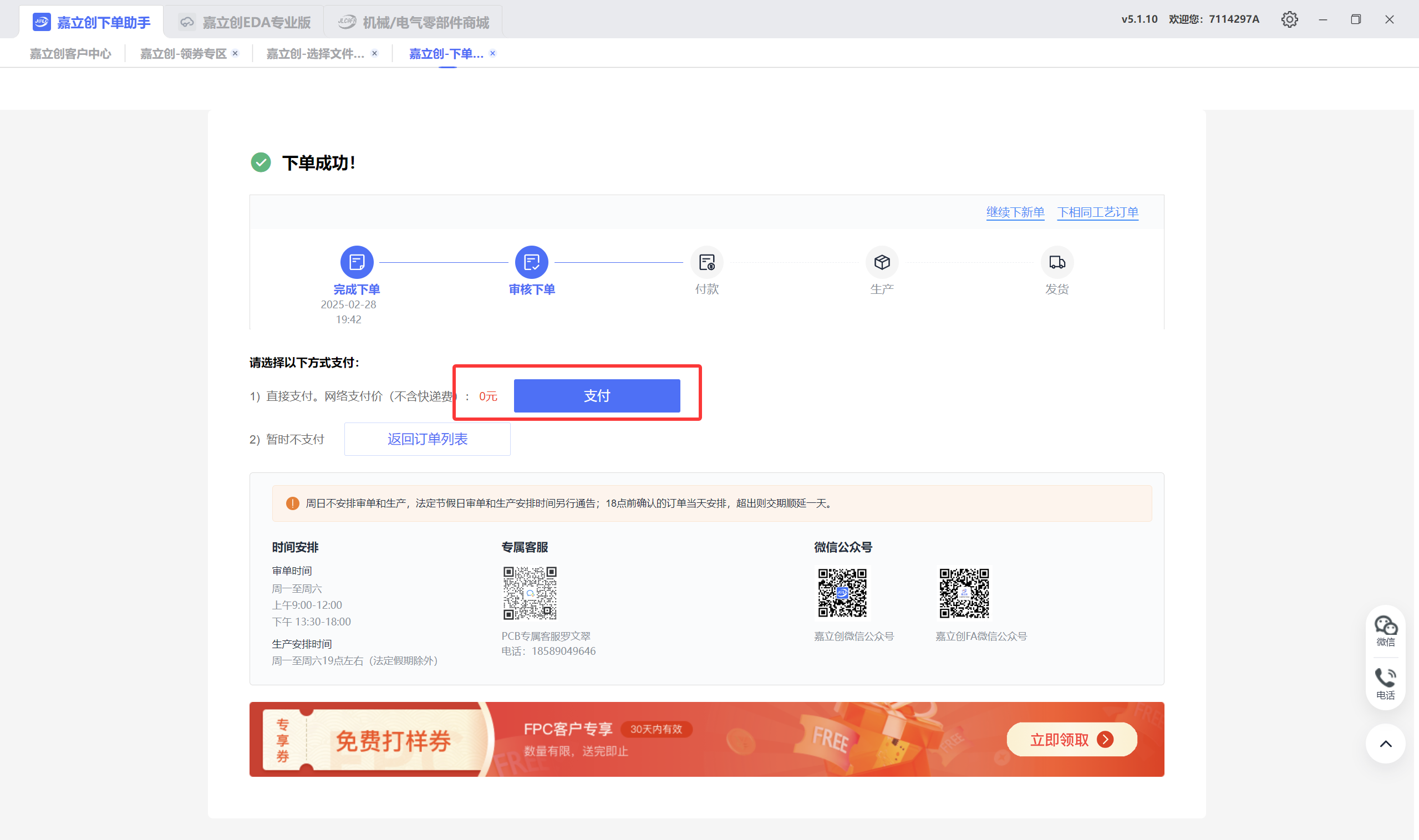

当支付为0元时支付：
4.3.3跟踪进度
了解08-1视频。

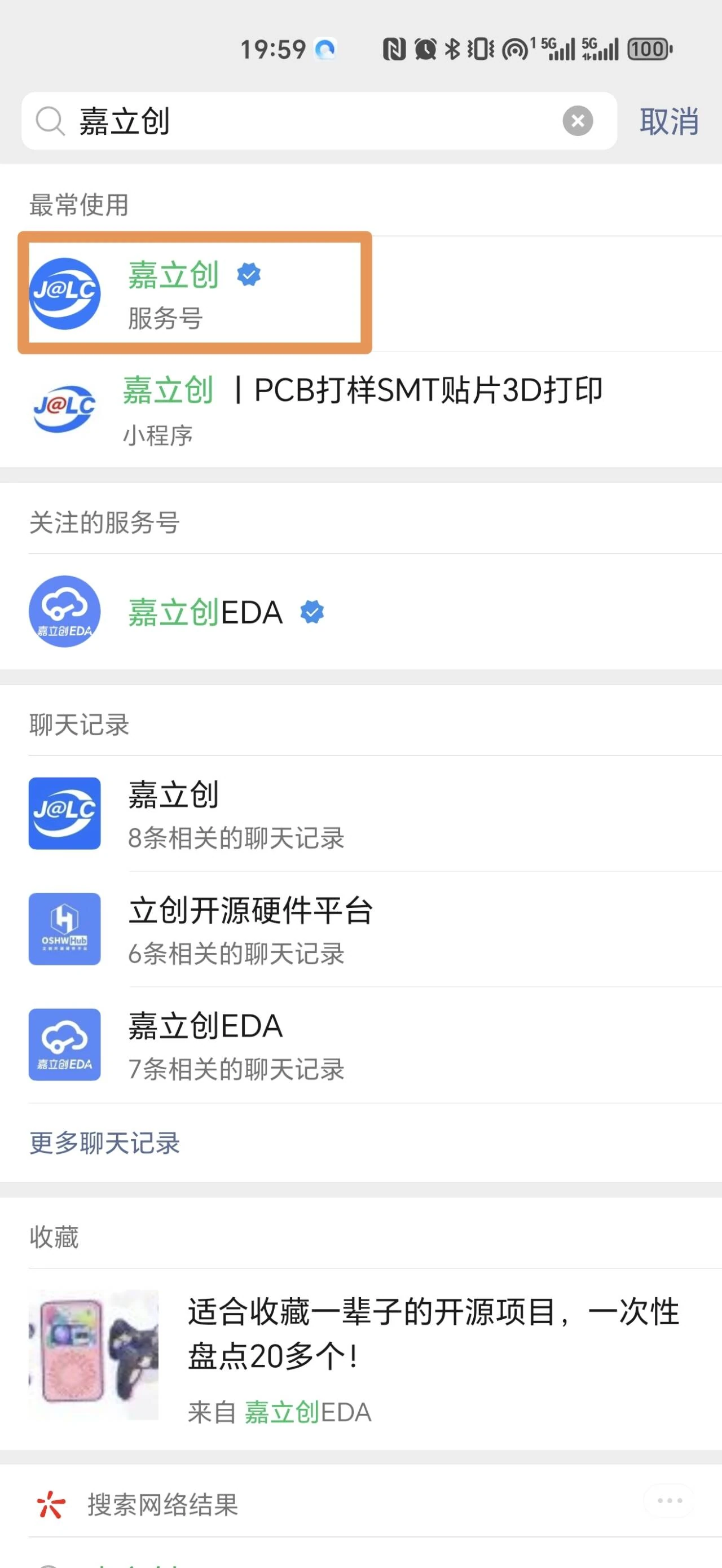

关注嘉立创微信公众号：

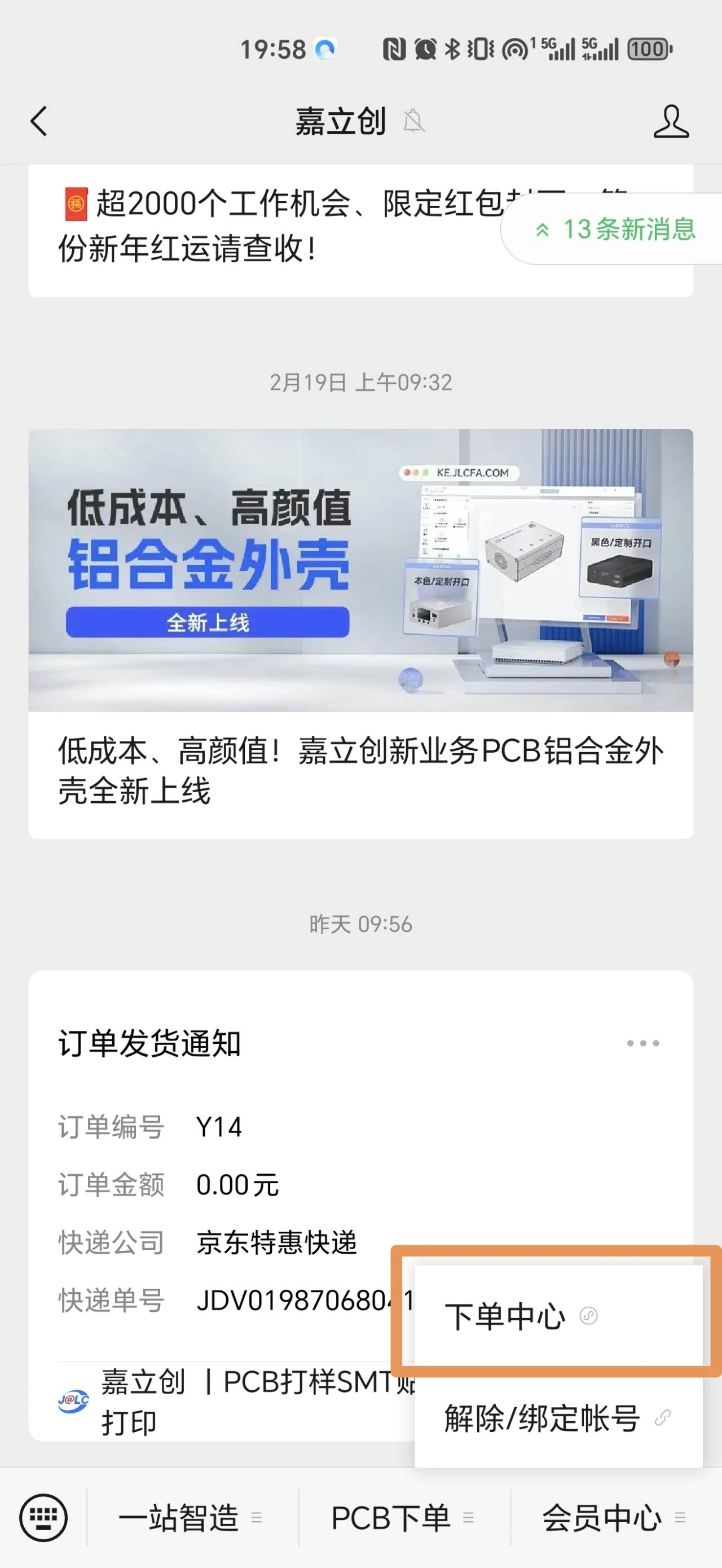

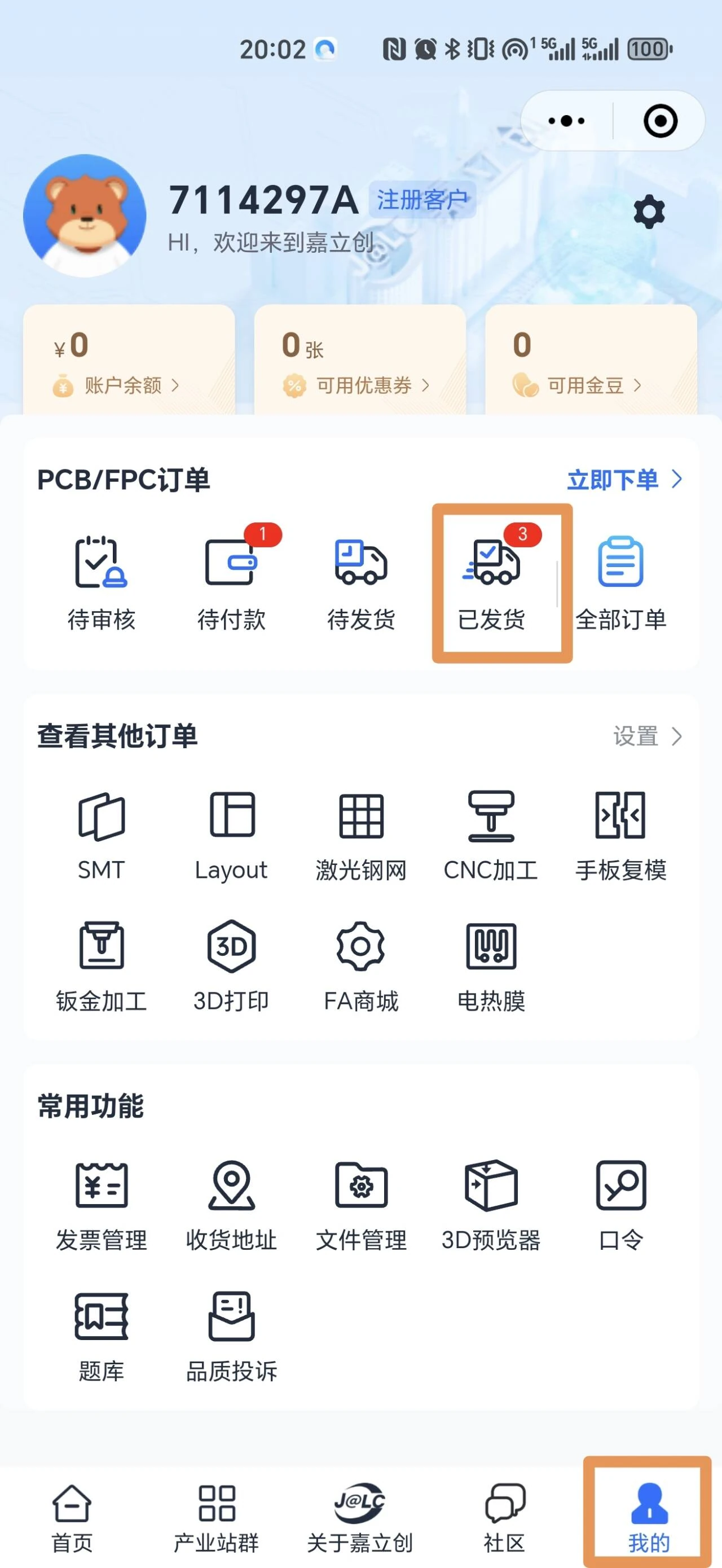

按以下步骤即可跟踪进度：
